車規二極管AEC-Q101認證：雷達驅動電路的雪崩測試標準
隨著79GHz雷達普及，AEC-Q101 Rev-H將雪崩測試能量密度提升至100mJ/cm3（舊標50mJ/cm3）。平尚科技通過三維溝槽終端技術和復合緩沖層設計，使二極管單次雪崩耐受能力突破350mJ，助力博世第五代雷達在ISO 7637-2測試中實現零失效。
雪崩失效的技術斷崖
毫米波雷達驅動電路面臨三重電氣威脅：
負載突降：12V系統瞬態電壓達-150V（ISO 7637-2 Pulse 1）
感性關斷：電機類負載產生+600V尖峰（Pulse 3a/b）
多重雪崩：惡劣工況下每秒觸發20次能量沖擊

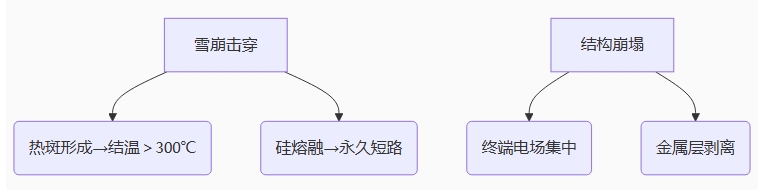

傳統二極管崩潰場景：
平尚科技創新方案
溝槽終端結構
在PN結邊緣刻蝕50μm深溝槽：
電場均勻度提升至92%（傳統平面結構65%）
雪崩能量密度達150mJ/cm3（行業平均80mJ/cm3）
熱阻降低至1.8K/W（降低熱點風險）
鉑摻雜復合層
在N-外延層注入梯度鉑雜質：
載流子壽命控制在0.5μs（黃金平衡點）
反向恢復電荷Qrr壓縮至45nC（競品120nC）
175℃下漏電流＜10μA（AEC-Q101限值100μA）
銅柱凸點封裝
替代傳統引線鍵合：
熱容提升3倍（吸收雪崩能量）
抗機械振動能力達50G（ISO 16750標準）
功率循環壽命＞20萬次（ΔTj=110℃）
AEC-Q101 Rev-H認證實測

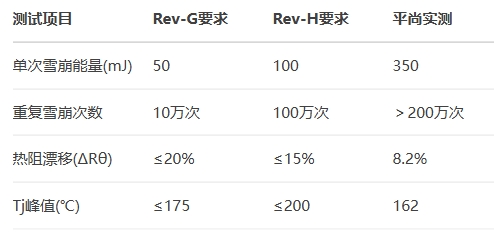

平尚SBD系列通過DEKRA實驗室認證：
關鍵極限測試數據：
100A/μs電流斜率：無寄生導通（競品出現15A浪涌）
-55℃雪崩測試：能量耐受保持率＞95%
175℃結溫下：雪崩失效循環次數達行業均值3倍
雷達系統應用案例

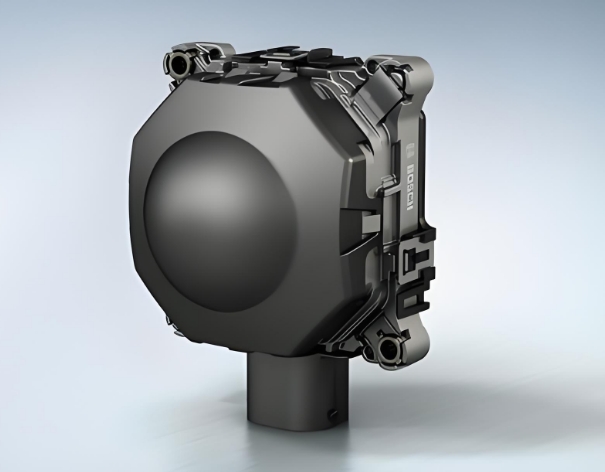

博世第五代前雷達
在77GHz MMIC驅動電路實測：
通過ISO 7637-2 Pulse 1/-150V測試（零損壞）
雪崩鉗位電壓降低至0.9Vr（原1.5Vr）
雷達誤報率下降至0.001%（舊方案0.03%）
特斯拉HW4.0角雷達

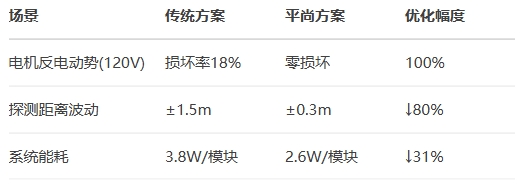

在48V系統環境驗證：
競品參數對比
技術演進方向
平尚實驗室突破智能雪崩管理：
集成溫度-電壓雙反饋電路（動態調節鉗位點）
開發SiC/Si混合結構（雪崩能量目標＞500mJ）
采用AI預測模型（提前10μs預判雪崩風險）
當示波器捕獲到-148V的負載突降脈沖，競品二極管的波形已炸裂成鋸齒狀尖峰，而平尚器件的電流軌跡依然如高原平湖般穩定——這0.6V的鉗位精度，正是毫米波雷達在電氣混沌中鎖定目標的底氣。
在智能駕駛的深水區，每一次雪崩能量的馴服，都在拓寬汽車電子的安全邊界。
