1、專為儲能領域設計，采用優質鐵氧體磁環磁芯 + 多層密繞工藝，磁導率穩定、耐溫變、抗老化，適配儲能集裝箱、儲能變流器、光伏逆變器等大功率復雜運行環境，能量轉換效率高； 2、磁環外徑 25mm× 內徑 12mm× 高度 10mm 標準尺寸，結構緊湊，適配儲能 PCB 板與功率模塊密集布局，安裝便捷，兼容自動化裝配工藝； 3、標稱電感值 22μH，電感精度 ±10%，飽和電流 25A（DC），參數一致性強，可穩定存儲與釋放能量，有效濾除儲能電路中的高頻雜波與電磁干擾； 4、寬溫工作范圍 - 40℃~+125℃，覆蓋儲能設備全工況溫度區間，磁芯損耗低（≤300mW/cm3@100kHz），在高溫負載狀態下仍能保持穩定電感特性； 5、直流電阻（DCR）低（≤50mΩ），電流損耗小，可承受儲能大功率回路的持續大電流，避免過熱損壞，提升電路整體運行效率。

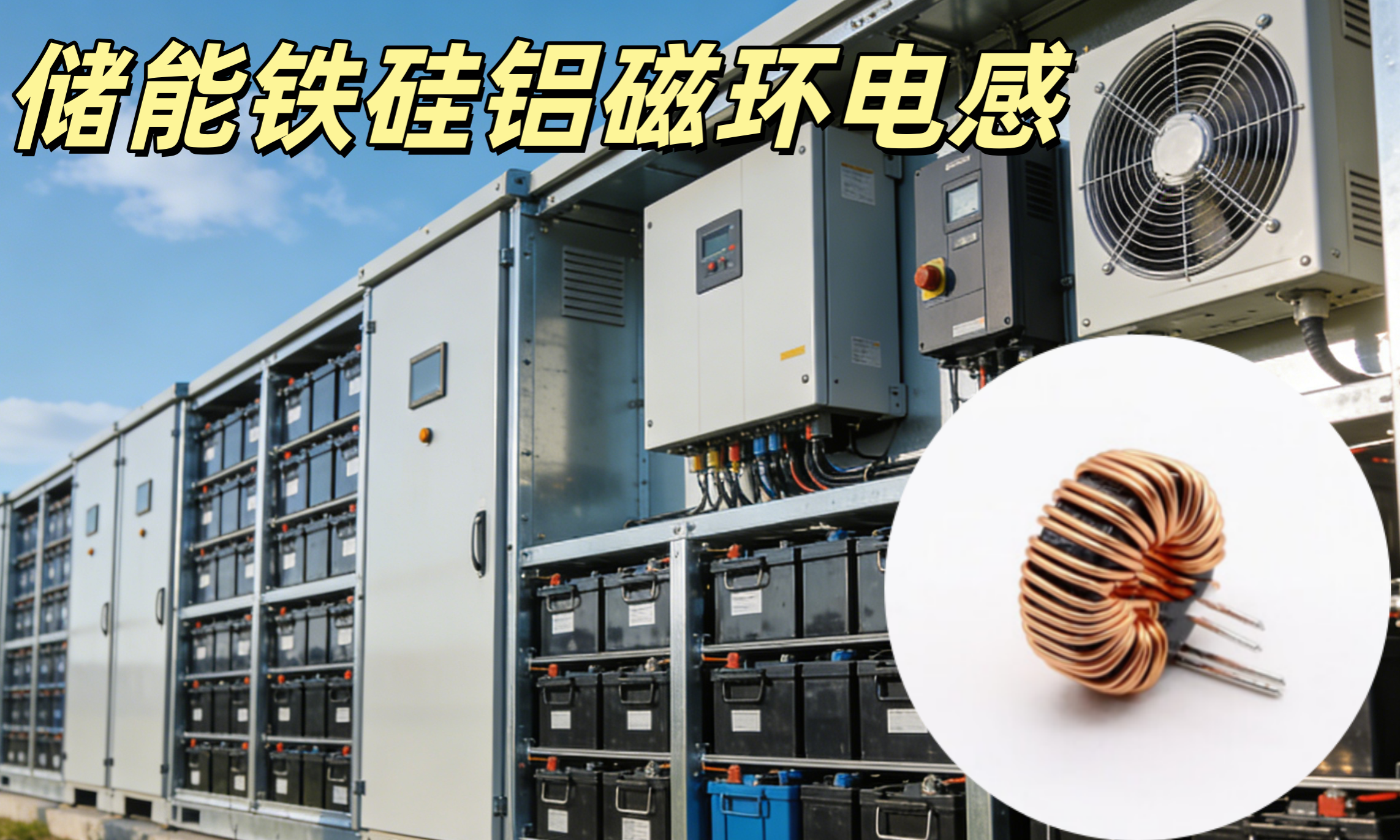

1、專為儲能領域設計，采用優質鐵硅鋁磁環磁芯 + 多層密繞工藝，磁導率穩定、耐溫變、抗老化，適配儲能集裝箱、儲能變流器、光伏逆變器等大功率運行環境，能量轉換效率高； 2、磁環外徑 20mm× 內徑 10mm× 高度 8mm 標準尺寸，結構緊湊，適配儲能 PCB 板與功率模塊密集布局，安裝便捷，兼容自動化裝配工藝； 3、標稱電感值 10μH，電感精度 ±10%，飽和電流 30A（DC），參數一致性強，可穩定存儲與釋放能量，有效濾除儲能電路中的高頻雜波； 4、寬溫工作范圍 - 40℃~+125℃，覆蓋儲能設備全工況溫度區間，磁芯損耗低（≤500mW/cm3@100kHz），在高溫負載狀態下仍能保持穩定電感特性； 5、直流電阻（DCR）低（≤80mΩ），電流損耗小，可承受儲能大功率回路的持續大電流，避免過熱損壞，提升電路整體效率。
貼片繞線電感介紹：體積：0402、0603、0805、1206、2520、3225、4532、5650公差：I=±7%、K=±10%、L=±15%、M=±20%感量：1.2N 1.5N 2.2N 3.9N 6.8N特點:1.適應于自動貼裝的高尺寸精度繞線電感器；2.良好的可焊性；3.耐熱樹脂封裝，有優良的機械強度；4.優良的Q值和高可靠性；適用領域：液晶電視、電腦驅動器、移動電話、汽車音響和其他電子產品。平尚科技增值服務，以我們的規模和專業技術，結合我們跨許多產業的經驗，我們為不同的客戶開發了成功的貼片電感供應鏈解決方案。
貼片繞線電感特點： 電感量范圍大，電感值的精度高、功率大、損耗小、制造簡單、生產周期短、原材料供應充足，缺點是自動化生產的程度低、生產成本高、難以小型輕量化。
繞線型片式電感的特點： 電感量范圍廣mH-H,電感量精度高，損耗小，容許電流大，制作工藝繼承性強、簡單、成本低等，但是在小型化方面受限，陶瓷為芯的繞線型片式電感器在這樣高的頻率下能夠保持穩定的電感量和相當高的Q值，因此它在高頻回路中用的較多。

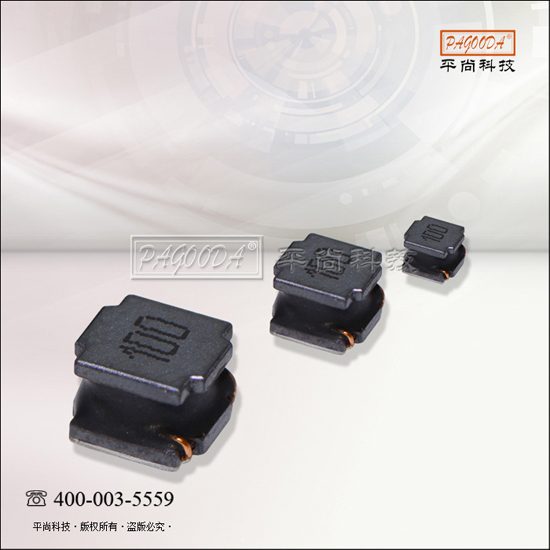

貼片繞線電感參數 體積：0402、0603、0805、1206 單位：H、NH、UH、MH 誤差：±5%、±10%、20% 基本作用:濾波、振蕩、延遲、陷波 廣泛用于智能家電、液晶電視、攝影機、汽車音響、手機、工業設備等。

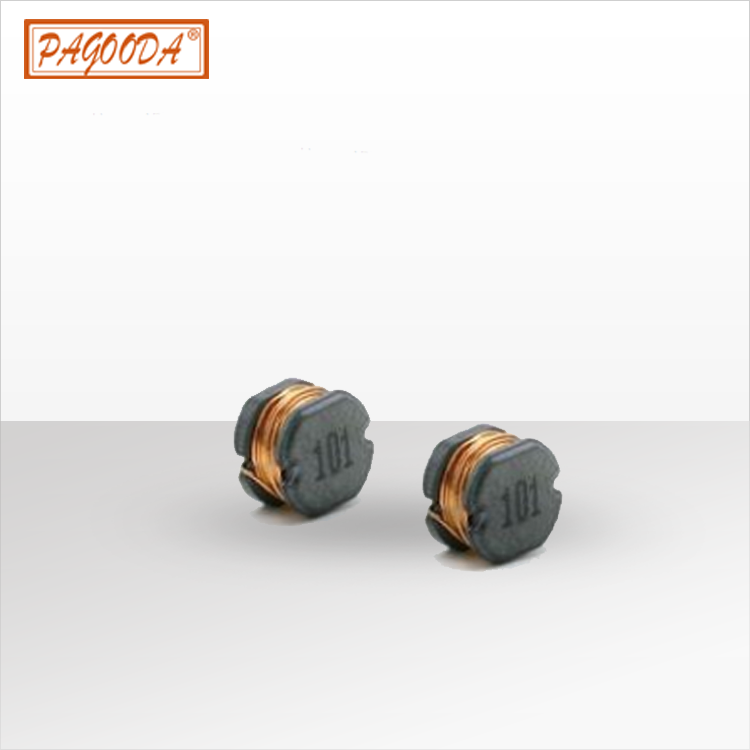

型號/規格：1608 10UH 10% 1608表示產品尺寸,如16表示長為1.6MM,08表示高為0.8MM 電感量允許偏差：J±5%，K±10%，D±0.5nH，S±0.3nH. 電感量標稱值：6N8:6.8nh,68N:68nh,R68:68nH.
陶瓷體貼片繞線電感特點：電感量范圍廣，電感量精度高，損耗小(即Q大)，容許電流大、成本低等。 陶瓷為芯的繞線型片電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中應用較為廣泛。
貼片繞線電感介紹： 繞線: 單層間繞式 導磁體性質: 空芯 磁芯形狀: 工字 工作頻率: 低頻 安裝: 立式密封 電感量: 1.2MH 1.5MH 允許誤差: ±15% 感抗XL: 11 標稱電壓: 16 應用范圍: 振蕩
貼片電感?介紹： 體積：0402、0603、0805、1206、1210 單位：H、NH、UH、MH 誤差：±5%、±10% 包裝：4000PCS/盤 、1206以上3000PCS/盤
