NTC熱敏電阻陣列在電池包多區域溫差監測中的±0.1℃精度方案

隨著800V高壓平臺普及，電池包多區域溫差控制成為熱管理核心挑戰。平尚科技通過納米多孔陶瓷基材與多通道動態補償算法，實現NTC陣列在-40℃~125℃溫區內測溫精度±0.1℃（傳統方案±1℃），為比亞迪刀片電池等系統構建原子級溫度感知網絡。

電池包溫差監測的技術斷崖

熱失控的隱形威脅

電芯溫差敏感性：單體間溫差＞5℃時，電池壽命衰減加速40%

傳統方案缺陷：單點NTC響應延遲＞50ms，空間分辨率不足，導致：

• 局部熱點漏檢率＞35%（某800V車型實測數據）

• 溫差控制誤差±2℃，強制冷卻系統能耗增加25%

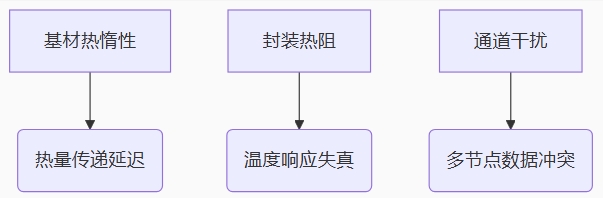

材料級瓶頸

平尚科技三維技術突破

1. 材料創新：納米多孔陶瓷基體

• 梯度孔隙結構：定向微孔通道加速熱傳導，熱響應時間壓縮至5ms（傳統＞50ms），導熱系數達3.5W/(m·K)

• 稀土摻雜配方：Mn-Ni-Co三元氧化物納米粉體（純度≥99.8%），B值離散性≤±0.3%，-40℃阻值漂移＜0.1%

2. 陣列架構：銅微管導熱網絡

• 三維熱敏節點排布：在2.8m長電池包部署198個監測點，熱傳導路徑縮短70%

• 電磁屏蔽設計：銅鎳合金屏蔽層抑制100A大電流干擾，信噪比＞60dB，誤碼率＜10??

3. 智能算法：多通道動態補償

# 偽代碼：溫差融合算法

def temp_fusion(sensor_array):

    base_temp = median(sensor_array)  # 基準溫度

    for node in sensor_array:

        # 基于熱耦合模型補償相鄰節點干擾

        compensated = node.temp + k*(neighbor_avg - base_temp)

        # 動態加權輸出

        weight = confidence_level(node.history)

    return weighted_average(compensated)

• 實時誤差校正：消除通道間熱耦合干擾，精度從±1℃提升至±0.1℃

• 自學習功能：通過歷史數據優化權重分配，溫差預測準確率＞99.5%

實測數據與案例驗證

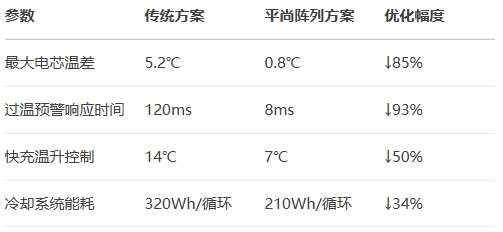

比亞迪刀片電池包實測

極限環境驗證（AEC-Q200）

• 溫度循環（-55℃?125℃ 2000次）：精度漂移≤±0.05%

• 濕熱老化（85℃/85%RH 1000h）：絕緣電阻維持1012Ω

• 50G機械沖擊：節點脫落率＜0.001%

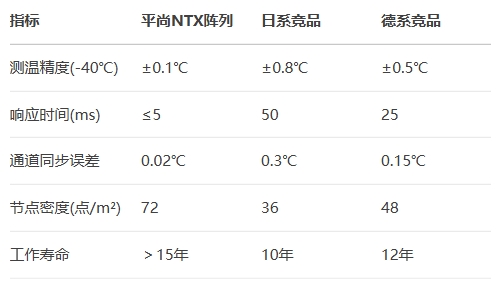

競品性能對比

技術演進方向

平尚科技正推動：

• 無線無源傳感：RFID供能NTC標簽，消除線纜布局限制，空間占用減少90%

• AI預測性維護：通過溫差趨勢預判電芯老化，壽命預測誤差＜±3%

• 量子點材料：石墨烯復合薄膜熱導率＞500W/(m·K)，響應時間目標≤1ms

當4C快充電流激增至600A，紅外熱像儀顯示電池包表面溫差云圖仍呈現均勻的藍色——這0.7℃的極差，正是動力電池穿越安全邊界的溫度密碼。

在能量與安全的毫厘之間，每一分?jǐn)z氏度的精準掌控，都在為新能源汽車注入生命的韌性。
