SiC器件驅動電路：貼片電容高頻噪聲抑制與溫度監測聯動

碳化硅（SiC）功率器件憑借其高頻率、高效率、耐高溫的優勢，已成為新能源汽車電驅系統、OBC（車載充電機）和DC-DC轉換器的核心。然而，SiC器件極快的開關速度（dv/dt, di/dt）也帶來了更嚴峻的電磁干擾（EMI）挑戰，特別是對驅動電路本身的影響。驅動信號的完整性直接關乎SiC器件能否高效、安全、可靠地工作。平尚科技深耕汽車電子領域，其高性能車規級貼片電容與溫度傳感技術，正為SiC驅動電路的穩定性提供關鍵支撐。

高頻噪聲抑制：貼片電容的精密布局 SiC驅動電路中的高頻噪聲主要源于柵極驅動回路和功率回路。平尚科技的車規級貼片電容（如X7R、C0G/NP0材質系列）在此扮演多重關鍵角色：

• 1.電源解耦與旁路： 緊鄰驅動IC電源引腳放置的低ESL（等效串聯電感）多層陶瓷電容（MLCC），如平尚科技的PSG系列（尺寸涵蓋0402至1210），提供瞬態大電流的本地能量源，吸收電源線上的高頻噪聲，穩定驅動IC供電電壓。其優異的頻率特性（自諧振頻率高）確保在SiC開關的MHz級噪聲頻段仍保持低阻抗。

• 2.柵極環路優化： 在驅動IC輸出端與SiC MOSFET柵極之間的短路徑上，精準選型的小容量（如1nF-10nF）、低ESL貼片電容（常用C0G材質），能有效濾除驅動信號線上的高頻振鈴（Ringing），抑制電壓過沖（Overshoot），保護SiC柵極氧化層免受應力損傷。平尚科技C0G系列電容具有近乎為零的容溫變化率（ΔC/C ≈ ±30ppm/℃），確保驅動參數在寬溫域內高度穩定。

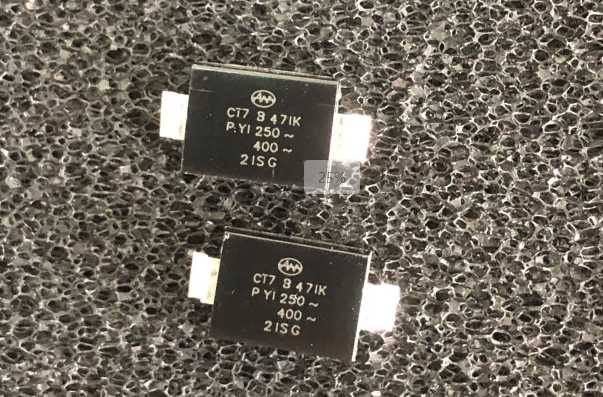

• 3.共模噪聲抑制： 在驅動電路參考地（驅動地）與功率地之間，特定設計的Y電容（安規電容）有助于分流高頻共模噪聲電流，降低其對敏感控制電路的干擾。平尚科技提供符合AEC-Q200標準的車規Y電容解決方案。

溫度監測聯動：保障電容性能與系統可靠 SiC驅動電路通常布局緊湊，熱環境復雜。貼片電容，尤其是工作在高頻、高紋波電流下的MLCC，其自身溫升和所處環境溫度對其性能（容值、ESR）及長期可靠性有顯著影響。高溫會加速介質材料老化，極端情況下甚至可能導致電容失效。平尚科技的解決方案將溫度監測與電容應用緊密結合：

• 內置/鄰近溫度傳感： 在驅動板關鍵區域（如驅動IC附近、大容量解耦電容集群處）集成平尚科技的高精度NTC熱敏電阻貼片元件。這些車規級傳感器（如PST系列）響應快、精度高（可達±0.5℃），實時監測電容熱點溫度。

• 熱管理聯動： 監測到的溫度數據輸入系統控制器。當溫度接近或超過電容的安全工作溫度范圍（如平尚科技車規MLCC通常支持-55℃至+150℃，部分高達+175℃）時，系統可采取動態策略：

驅動參數微調： 適度降低開關頻率或調整死區時間，減少開關損耗和電容應力。

散熱增強： 提高冷卻風扇轉速或調整液冷流量（如果系統具備）。

降額保護： 在極端情況下，執行功率降額以保護器件。

• 電容選型與熱設計協同： 平尚科技提供具有優異耐溫性和低損耗（低DF值）的車規MLCC，本身就能耐受更高的工作溫度。結合精確的溫度監測，使得系統熱設計更精準，避免過度設計或熱失控風險。

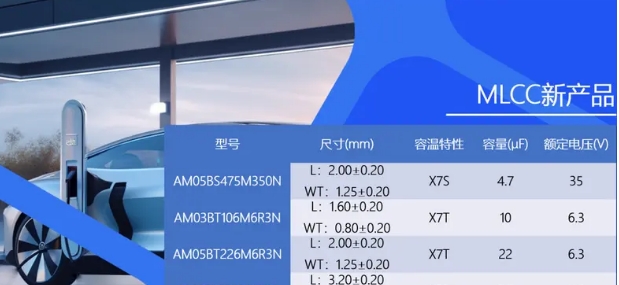

平尚科技車規級電容的核心優勢 應用于SiC驅動電路這類關鍵位置，平尚科技的車規貼片電容（AEC-Q200認證）具備突出優勢：

超高耐壓與可靠性： 提供高達2000V DC的MLCC（如用于母線緩沖的PSH系列），滿足800V甚至更高平臺需求。嚴格的可靠性測試（高溫高濕、溫度循環、壽命測試）確保在汽車惡劣環境下長期穩定工作。

• 低ESL/ESR設計： 優化內部電極結構和端電極設計，顯著降低寄生參數，提升高頻噪聲抑制效能。

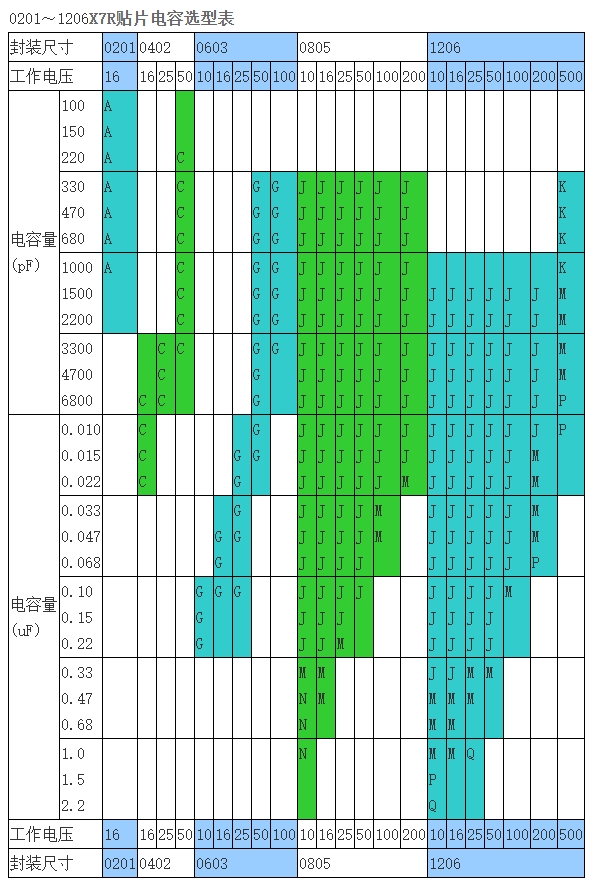

• 寬溫穩定性： X7R材質電容在-55℃至+150℃范圍內容值變化率控制在±15%以內，C0G材質則近乎不變，保障電路參數一致性。

• 微型化與高密度： 小尺寸封裝（如0201, 0402）滿足驅動板高密度布局要求。

在平尚科技的東莞自動化產線上，一顆顆車規級貼片電容正經歷著量子級精度的激光調阻與100%電性能+AI外觀檢測。它們與精密的NTC溫度傳感器協同，如同為狂暴的SiC能量之馬套上精準的韁繩與靈敏的體溫計——讓高頻的脈動歸于純凈，讓溫升的隱患無所遁形，共同守護著新能源高壓系統澎湃而穩健的心臟。
