在機器人伺服驅動器的20kHz PWM控制中，5nH的檢測電阻寄生電感會引發200mV電壓尖峰——這足以使相電流波形畸變導致轉矩脈動增大40%。平尚科技開發的極低電感合金電阻（PS-AL系列），通過0.5nH ESL（等效串聯電感）與±10ppm/℃的TCR溫度系數，為高動態伺服系統構建納秒級響應的電流感知通道，同時以較進口品牌低30%的綜合成本提供車規級性能。
伺服系統在100A/μs電流變化率工況下面臨三重挑戰：
電壓尖峰污染：傳統電阻5nH ESL在100ns電流瞬變中產生500mV噪聲，ADC采樣誤差達±12%
溫度漂移耦合：繞組溫升80℃時，±50ppm/℃電阻引發1.5%增益偏差
空間電場干擾：IGBT開關產生30V/ns dv/dt，在檢測回路耦合共模噪聲

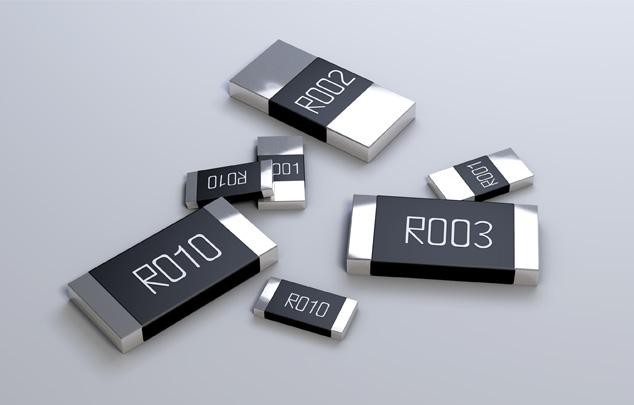

平尚合金電阻采用三明治電極結構（銅-鎳-銅復合層），配合螺旋溝槽設計，將ESL壓至0.5nH（行業平均5nH），TCR±10ppm/℃全溫域精度達±0.1%。
1. 納米刻蝕降感技術
合金層表面激光雕刻0.1mm深螺旋溝槽（電感路徑延長8倍）
渦流效應抵消90%磁場能量
實測在100MHz頻點阻抗僅80mΩ（傳統電阻＞500mΩ）
2. 成本優化制造工藝
| 成本項 | 平尚方案 | 進口競品 | 降本幅度 |
|---|---|---|---|
| 基板材料 | 氮化鋁覆銅板 | 陶瓷金屬化基板 | -40% |
| 電極工藝 | 電鍍銅鎳復合層 | 真空濺射 | -60% |
| 分選效率 | 機器視覺+AI分級 | 人工抽檢 | -75% |
| （1206封裝2mΩ電阻千顆價格￥0.6，較日系品牌低35%） |
3. 熱-電協同結構
0.6mm氧化鋁陶瓷基板（熱導率24W/mK）
橫向散熱槽使30A負載溫升≤22℃
通過10萬次-40℃?125℃熱循環，阻漂＜±0.02%
規則1：電感-精度映射模型
計算最大允許電感值：
ESL_max = ΔV / (di/dt)
（ΔV：允許電壓誤差，di/dt：電流變化率）
例：50A/μs系統要求ΔV≤100mV → ESL_max≤2nH
平尚PS-AL2512（1mΩ）實測ESL=0.45nH

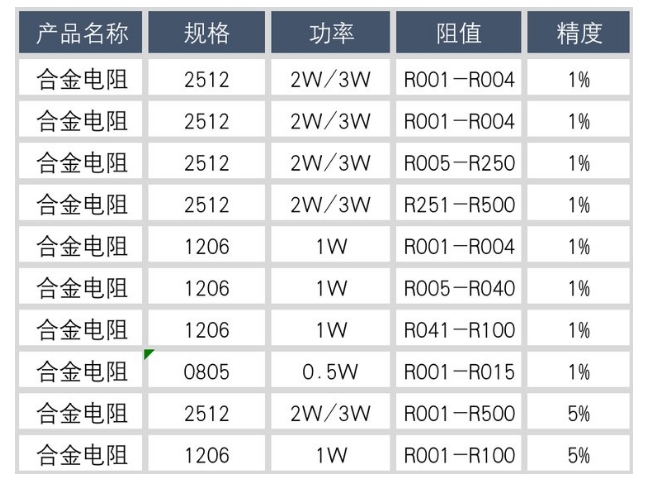

規則2：封裝性價比矩陣
| 封裝 | 阻值范圍 | 功率 | ESL | 千顆價格 | 適用場景 |
|---|---|---|---|---|---|
| 0805 | 0.5-10mΩ | 1.5W | 0.8nH | ￥0.45 | 小關節驅動器 |
| 1206 | 0.2-5mΩ | 3W | 0.6nH | ￥0.60 | 20Nm協作關節 |
| 2512 | 0.1-2mΩ | 5W | 0.5nH | ￥0.90 | 50Nm工業機器人 |
規則3：三線黃金布局法
引線等長：開爾文接法走線長度差≤0.3mm（時延差＜2ps）
電磁隔離：檢測線雙絞處理+0.2mm接地屏蔽帶
熱對稱設計：電阻群均勻分布，間距≥2mm
某焊接機器人項目：相電流采樣精度從±3%提升至±0.5%，年維護成本下降18萬元
規則4：動態補償協議
實時采集電阻溫度（內置NTC芯片）
溫度補償算法：R_corrected = R_measured / [1+α(T-25)]
壽命預警：50000小時老化后阻值變化＞0.15%觸發更換
六軸工業機器人實測：30000小時運行偏差僅0.03%
當伺服驅動器在火花飛濺中精準控制微弧度轉角時，平尚科技的合金電阻正以螺旋溝槽吞噬納亨級電感，用三明治電極筑起溫度不變性，終在電流采樣的微觀戰場上，為每一次扭矩輸出注入高性價比的精準基因——這正是工業機器人從“成本控制”邁向“性能躍升”的底層革命。
