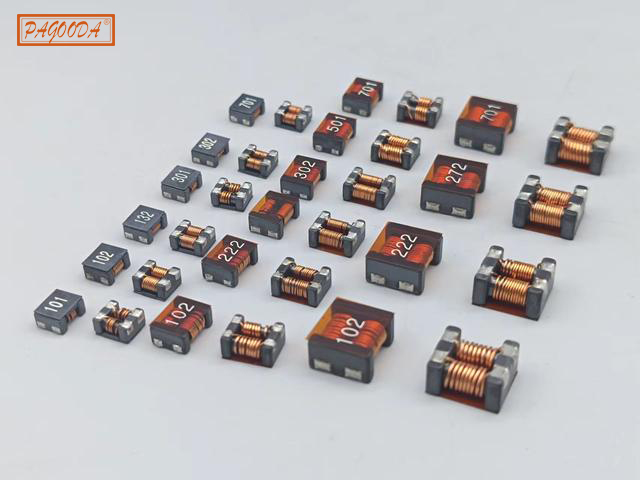

在工業機器人密集的電磁環境中，傳感器信號線上的30mV共模噪聲足以導致0.1mm級定位偏差——這相當于讓精密裝配作業的良率驟降25%。平尚科技開發的層疊式共模貼片電感（PS-CM系列），通過100MHz頻點2000Ω阻抗與±5%的感量公差，為弱電信號鏈構建千伏級抗干擾防線，同時以進口品牌45%的成本實現全頻段噪聲抑制。

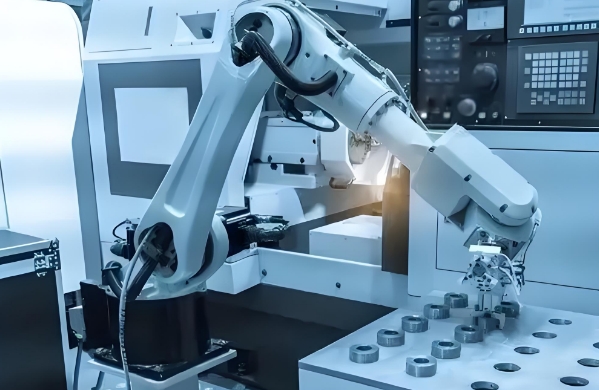

機器人本體布線密集區存在三重電磁污染源：
變頻器高頻泄漏：伺服驅動器開關產生的100MHz/80V峰峰值噪聲通過分布電容耦合
交叉串?dāng)_：10A動力線與μV級傳感器線并行走線時，互感引發150mV共模電壓
地環路干擾：多關節接地電位差導致20mA級地電流

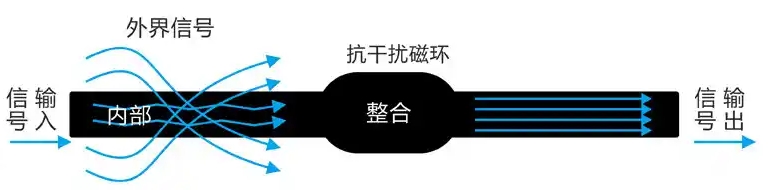

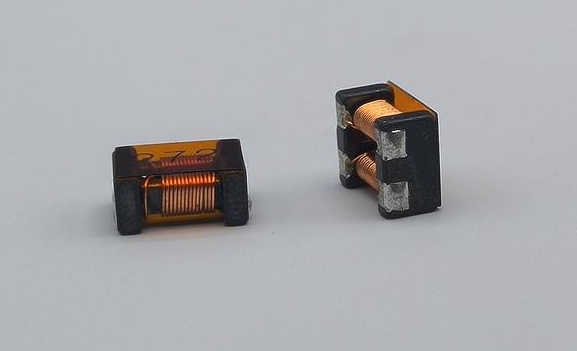

平尚共模電感采用鎳鋅鐵氧體（初始磁導率1200±10%）與雙線并繞結構，在0805封裝實現10mH@100kHz阻抗，插入損耗＞40dB（1MHz頻點）。
1. 矩陣式磁路設計
磁芯內部激光微刻0.05mm分布式氣隙（飽和電流提升至5A）
四層繞組對稱繞制（層間電容＜0.5pF）
實測在100V/ns瞬變干擾下，輸出噪聲＜3mV
2. 成本優化技術路徑
| 成本項 | 平尚方案 | 進口方案 | 降本幅度 |
|---|---|---|---|
| 磁材 | 高壓噴霧鎳鋅鐵氧體 | 德國VAC材料 | -60% |
| 繞線 | 自粘合漆包線+熱壓成型 | 三層絕緣線+手工繞制 | -75% |
| 測試 | 網絡分析儀批量掃描 | 單顆LCR點測 | -85% |
| （0805封裝10mH千顆價￥0.45 vs 進口￥0.82） |
3. 寬頻帶吸收特性
阻抗-頻率曲線雙峰特性（100kHz/100MHz雙抑制點）
等效電路模型：
Zcm=2πf√(L1L2-M2) （平尚M值＜0.01μH）
在10MHz-1GHz全頻段插入損耗＞30dB
法則1：阻抗-頻率匹配表
| 干擾源類型 | 核心頻段 | 目標阻抗 | 推薦型號 |
|---|---|---|---|
| 變頻器噪聲 | 1-10MHz | >500Ω | PS-CM0805-102 |
| 無線干擾 | 100-500MHz | >1000Ω | PS-CM0603-221 |
| 靜電放電 | 300MHz-1GHz | >800Ω | PS-CM0402-331 |
法則2：三階布局策略
近端錨定：距傳感器接口≤5mm（引線電感＜3nH）
垂直隔離：與動力線交叉角度≥80°（串?dāng)_衰減20dB）
接地護城河：電感下方布設網格地（開窗率＜15%）
法則3：電流降額曲線
| 信號類型 | 允許電流 | 感量衰減限值 |
|---|---|---|
| 模擬小信號 | <10mA | <1% |
| 數字信號 | <50mA | <3% |
| 總線通信 | <200mA | <5% |
法則4：經濟性驗證模型
% 綜合成本 = (故障率×停機損失) + 采購成本% 平尚方案：故障率0.1%，千顆￥450；競品：故障率0.8%，千顆￥820% 單次停機損失￥5000計算（汽車產線）：% 年節省 = [0.008-0.001]×1000×5000 + (820-450) = ￥35,000+￥370
某汽車電子產線案例：EMC測試失敗率從35%降至1.2%，年省返修費￥780,000
當工業機器人在電弧與電磁暴風雨中執行微米級作業時，平尚科技的共模電感正以矩陣磁路馴服百兆赫茲干擾，用分布式氣隙鎖住安培級電流，最終在傳感器信號的纖弱通道中，為每微伏有效信息賦予日均￥0.002的潔凈基因——這正是精密制造從“抗擾”邁向“免疫”的電磁革命。
