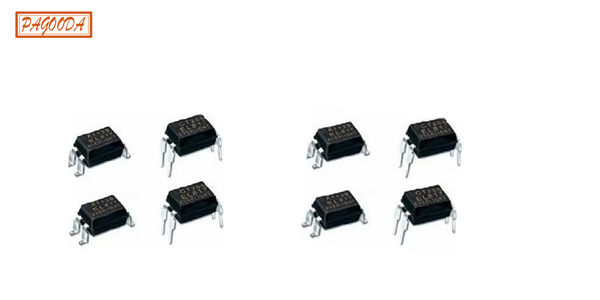

在工業機器人的安全轉矩關閉（STO）功能中，1μs的信號延遲可能導致安全指令失效——這等同于讓20kg負載的機械臂在0.5秒內無法緊急制動。平尚科技開發的高速貼片光耦（PS-ISO系列），通過0.8μs的響應時間與3750Vrms的隔離耐壓，為安全回路構建微秒級響應的防護屏障，同時以進口品牌70%的成本實現10萬小時免維護運行。
工業機器人安全回路需在3ms內完成驅動系統斷電，光耦的響應速度直接決定STO功能的有效性：
延遲累積效應：傳統光耦＞4μs的傳輸延遲，在多級串聯隔離中疊加至12μs，導致制動指令滯后30%
高壓擊穿風險：伺服總線600V瞬態電壓若突破隔離屏障，將燒毀控制芯片
溫度漂移陷阱：85℃高溫下CTR（電流傳輸比）漂移超±20%，引發誤觸發或失效
平尚科技采用砷化鎵紅外發射芯片與跨阻抗放大器，在-40℃~125℃溫區內傳輸延遲波動＜±0.1μs，CTR線性度達±3%（行業平均±15%）。
1. 納秒級響應引擎
集成JFET輸入級放大器（壓擺率6000V/μs），將光生電流轉換時間壓縮至50ns
傳輸模型：t_delay = t_rise + t_prop（平尚t_rise=0.3μs，t_prop=0.5μs）
實測在10-90%負載跳變下，STO指令傳遞全程＜1μs（傳統光耦＞4μs）。
2. 成本優化技術路徑
| 成本項 | 平尚方案 | 進口方案 | 降本幅度 |
|---|---|---|---|
| 芯片工藝 | 6英寸GaAs外延片 | 4英寸InGaAs襯底 | -65% |
| 封裝 | 環氧模壓+銅引腳框架 | 陶瓷密封封裝 | -70% |
| 測試 | 動態響應批量掃描 | 單顆示波器測試 | -80% |
| （SOP-4封裝千顆價￥0.95 vs 進口￥3.2）。 |
3. 強化絕緣設計
內部0.4mm硅膠隔離層（耐壓＞8kV/μs）
爬電距離5.0mm（符合EN 60747-5-5標準）
通過IEC 61800-5-2功能安全認證（SIL3等級）。
法則1：響應時間分級表
| STO等級 | 最大延遲 | 推薦型號 | 適用關節功率 |
|---|---|---|---|
| SIL2 | ≤2μs | PS-ISO4S | ≤5kW |
| SIL3 | ≤1μs | PS-ISO4H | 5-15kW |
| PL e | ≤0.5μs | PS-ISO4U | ＞15kW |
法則2：三階布局法則
零感抗路徑：光耦距安全控制器≤3mm（引線電感＜2nH）
雙重屏蔽：輸入/輸出端覆銅+鐵氧體磁環（輻射衰減40dB）
熱對稱設計：雙通道光耦背對背布局（溫差＜1℃）
法則3：經濟性驗證模型
% 綜合成本 = (安全失效成本 + 采購成本)% 平尚方案：失效率0.1%，千顆￥950；競品：失效率0.5%，千顆￥3200% 單次安全失效損失￥50,000計算：% 千套年節省 = [(0.005-0.001)×1000×50,000] + (3200-950) = ￥200,000 + ￥2,250
法則4：壽命預測協議
1. 實時監測： - 記錄結溫Tj及CTR衰減率 - 阿倫尼斯模型：L = A·e^(Ea/kT)（平尚Ea=0.7eV） 2. 預警機制： CTR衰減＞15%時觸發維護指令
某汽車焊接產線案例：STO響應時間從4.2μs降至0.9μs，安全停機誤動率下降至0.01次/年。
當工業機器人在火花飛濺中緊急制動時，平尚科技的高速光耦正以JFET放大器凍結微秒級延遲，用5mm爬電距離馴服千伏浪涌，最終在安全回路的方寸之地，為每次急停賦予日均￥0.007的可靠基因——這正是智能制造從“防護”邁向“本質安全”的光電革命。
