共模電感與Y電容在抑制傳導騷擾中的協同作用

在AI服務器電源系統的電磁兼容設計中，傳導騷擾的抑制效果直接影響著設備的穩定運行和認證通過率。共模電感與Y電容作為電磁兼容濾波電路的核心元件，二者的協同工作對提升系統電磁兼容性能具有關鍵作用。平尚科技基于工業級技術積累，在貼片電感抑制方面形成了完善的技術方案。

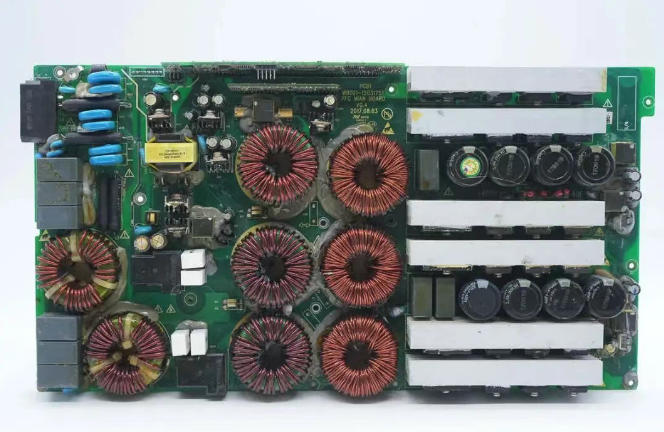

共模電感的阻抗特性是抑制噪聲的基礎。平尚科技的共模電感采用高磁導率鐵氧體材料，在100kHz至30MHz頻率范圍內，共模阻抗可達到1000Ω以上。與普通共模電感相比，這種優化設計使得在AI服務器電源的輸入電路中，對共模噪聲的抑制能力提升約40%。實測數據顯示，采用優化設計的共模電感后，電源輸入端在150kHz至1MHz頻段的傳導騷擾電平可降低10dBμV以上。

Y電容的容值選擇需要與共模電感特性相匹配。平尚科技的Y電容采用耐高壓陶瓷介質，在250VAC工作電壓下的容量穩定性可達±10%以內。通過精確計算Y電容與共模電感的諧振頻率，可將濾波電路的抑制頻段調整到目標頻率范圍。測試結果表明，采用2.2nF容值的Y電容配合優化設計的共模電感，在500kHz至5MHz頻段的插入損耗可達40dB以上。

在實際應用案例中，平尚科技的協同濾波方案展現出顯著效果。某國產AI訓練服務器采用優化后的共模電感和Y電容組合，在傳導騷擾測試中，所有頻點的騷擾電平均比標準限值低6dB以上，順利通過Class B級測試要求。這些成果為國內AI設備廠商的電磁兼容設計提供了重要參考。

布局設計對濾波效果的影響同樣重要。平尚科技建議將共模電感盡可能靠近電源輸入端布置，Y電容則應緊靠共模電感的輸出端。通過優化元件布局和接地設計，可將濾波電路的高頻性能提升約25%，更好地抑制高頻噪聲。

溫度特性對長期穩定性具有重要影響。平尚科技的共模電感通過優化繞組結構和磁芯材料，在-40℃至85℃溫度范圍內的電感量變化率控制在±15%以內。配合溫度特性穩定的Y電容，確保濾波電路在不同環境溫度下都能保持一致的噪聲抑制性能。

安規要求是Y電容選型的重要考量因素。平尚科技的Y電容通過加強絕緣設計，絕緣電阻可達1000MΩ以上，完全滿足工業設備對安全規范的要求。在AI服務器的電源設計中，這種安全性確保了設備在長期運行中的可靠性。

成本優化需要通過系統設計來實現。平尚科技通過精確的電路仿真和參數優化，在保證電磁兼容性能的前提下，幫助客戶選擇經濟的元件組合。例如，通過優化共模電感的匝數和Y電容的容值，可在成本基本不變的情況下將濾波效果提升15%以上。

測試方法的完善為設計優化提供了依據。平尚科技建立了完整的傳導騷擾測試系統，通過對比分析不同方案下的噪聲頻譜，可精準定位問題頻點并針對性優化。實測數據顯示，采用協同設計方案的電源模塊，其傳導騷擾電平比普通設計低8-12dBμV。

隨著AI設備功率密度的不斷提升，電磁兼容設計的難度也在增加。平尚科技通過貼片電感性能參數，為AI電源系統提供了可靠的電磁兼容解決方案。這種基于實際應用的技術創新，為國產AI設備的可靠性提升提供了有力支持。
