貼片電容核心技術原理

貼片電容（尤其是 MLCC，多層陶瓷電容）的核心技術原理涉及材料科學、結構設計和電氣性能優化。以下是其核心技術原理的詳細解析：

1. 基本結構和工作原理

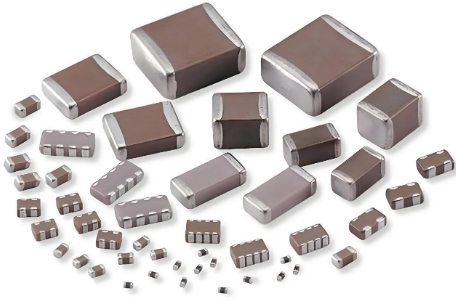

貼片電容（MLCC）由多層陶瓷介質和金屬電極交替堆疊而成，通過燒結形成一體化結構。其核心原理基于 平行板電容器 的物理模型：

C=εrε0AdC=εrε0dA

C：電容量（F）

ε?：真空介電常數（8.85×10?12 F/m）

ε?：相對介電常數（由陶瓷材料決定）

A：電極有效面積（m2）

d：介質層厚度

MLCC 的核心目標：

提高容值：通過 高介電常數（ε?）材料 和 超薄介質層 實現。

小型化：采用 多層堆疊技術（如 1000 層以上）增加有效面積（A）。

穩定性能：優化材料配方和工藝，降低溫度、電壓、頻率對電容的影響。

2. 核心材料技術

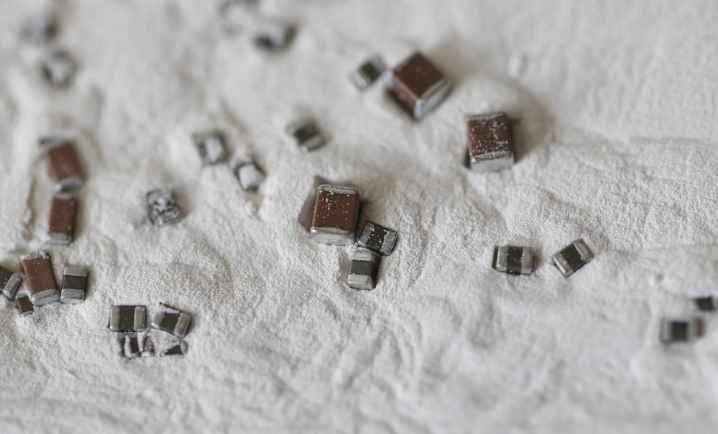

（1）介質材料

MLCC 的性能主要取決于陶瓷介質的材料體系，分為 Class 1 和 Class 2 兩大類：

（2）電極材料

內電極：

鎳（Ni）電極：成本低，但高溫下易氧化（需配合還原氣氛燒結）。

銅（Cu）電極：導電性更好，ESR 更低，耐高溫，但工藝復雜（需氮氣保護燒結）。

端電極：

通常為 Ag-Ni-Sn 三層結構，確保焊接可靠性和耐腐蝕性。

3. 關鍵制造工藝

（1）流延成型（Tape Casting）

將陶瓷粉體與有機溶劑混合，形成 薄層陶瓷生坯（厚度可低至 1μm）。

通過精密控制厚度，實現超薄介質層。

（2）絲網印刷（Screen Printing）

在陶瓷生坯上印刷 金屬電極（Ni/Cu），形成多層堆疊結構。

（3）層壓與切割（Lamination & Dicing）

多層生坯堆疊后熱壓成型，再切割成單個電容芯片。

（4）高溫?zé)Y(jié)（Sintering）

在 1300~1500°C 下燒結，使陶瓷致密化，形成高密度介電層。

BME（Base Metal Electrode）MLCC 需在 還原氣氛（H?/N?） 中燒結，防止 Ni 電極氧化。

（5）端電極處理

涂覆 Ag 導電層，再鍍 Ni（防銀遷移）和 Sn（增強焊接性）。

4. 核心技術挑戰

（1）直流偏壓效應（DC Bias）

現象：高介電常數（Class 2）MLCC 在施加直流電壓時，容值顯著下降（如 50V 耐壓電容在 25V 時容值可能下降 50%）。

原因：鈦酸鋇（BaTiO?）的 鐵電疇 在電場作用下極化飽和。

解決方案：

優化材料配方（如摻雜 Sr/Ca）。

采用更薄介質層（<0.5μm）提高單位面積容值。

（2）機械應力開裂

現象：PCB 彎曲或熱沖擊導致 MLCC 內部裂紋，引發短路。

解決方案：

選用柔性端電極結構。

優化 PCB 布局，避免應力集中區域。

（3）高頻損耗（ESR/ESL）

高頻應用（如 5G/毫米波）要求超低 ESR 和 ESL：

采用 三端電容 或 低電感設計（如 0201/01005 封裝）。

使用 C0G 材料 降低介質損耗。

5. 未來技術趨勢

超高容小型化：通過 納米粉體+超薄層壓 技術實現 100μF 0402 封裝。

高頻低損耗：開發 新型微波介質陶瓷（如 Ba(Zn?/?Ta?/?)O?）。

車規級高可靠性：銅電極（CME）+ 強化燒結工藝，滿足 AEC-Q200 標準。

總結

貼片電容（MLCC）的核心技術圍繞 高介電材料、超薄層壓工藝、電極優化 展開，未來將繼續向 小型化、高容值、高可靠性 發展。
