貼片電容怎么測量好壞
?貼片電容的好壞測量需結合外觀檢查、儀器測試和性能指標評估?，主要包括萬用表檢測、ESR測試及示波器觀察等方法。
?

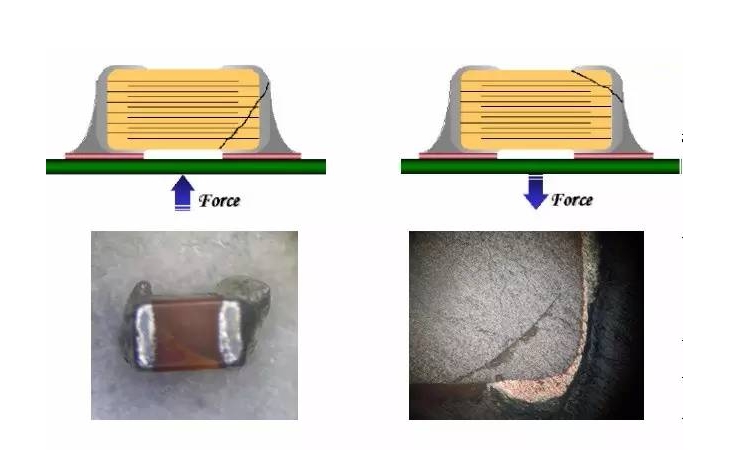

外觀檢查?
觀察貼片電容表面是否平整無裂紋或變形，若存在明顯損傷則可能失效。?

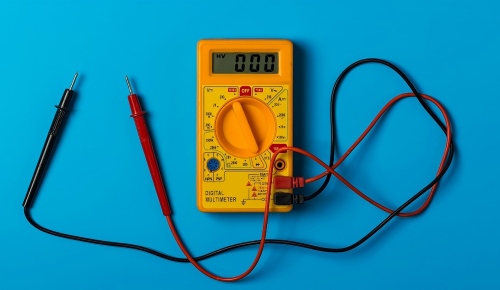

?萬用表檢測?
· ?容量值測試?：將萬用表調至電容檔，測量兩端電容值，正常值應在標稱值的±20%范圍內。 ?
· ?電阻/二極管檔測試?：
· 使用電阻檔測量阻值，正常小容量貼片電容阻值應為無窮大，若短路或阻值異常需更換。 ?
· 用二極管檔一針接地，另一針測兩端，若有蜂鳴聲提示短路。 ?
· ?充放電觀察?：通過萬用表紅筆接正極、黑筆接負極，若顯示值從0逐漸增至溢出（顯示“1”），則電容正常。
?
專用儀器測試?
· ?ESR測試?：使用等效串聯電阻測試儀，ESR值越低表明性能越好。 ?
· ?示波器觀察?：串聯電阻后施加方波信號，通過充放電曲線形態判斷電容狀態。
· ?電橋平衡法?：調節已知電容與待測電容的平衡狀態，間接計算電容值。
· ?耐壓及漏電流測試?：通過數字電容測試儀檢測耐壓值和漏電流是否超限。?
· ?安全提示?：高壓測試（如220V火線實驗）需謹慎操作，避免觸電或損壞設備。
· ?儀器選擇?：根據電容容量調整萬用表檔位（例如1μF以下用20K檔，1-100μF用2K檔）。
· ?極性判斷?：通過阻值測量區分正負極，阻值較大時黑表筆連接端為正極。
?
總結?：測量貼片電容需綜合外觀、基礎工具（如萬用表）和專用儀器（如ESR測試儀），結合多指標驗證其性能。若無法確定，替換法是直接的驗證手段。?
