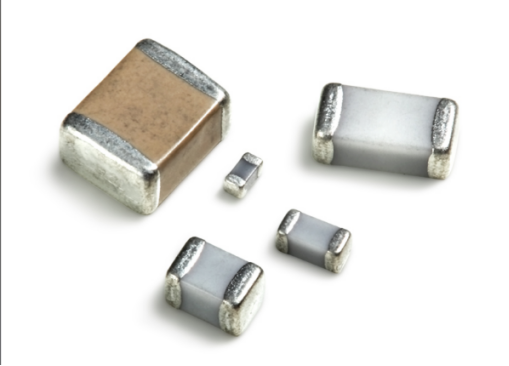

電子設備的穩定性，比如新能源汽車電池、醫療儀器、5G基站的正常工作，都和貼片電容的濾波效果密切相關，而濾波效果好壞主要看一個關鍵參數——ESR值（等效串聯電阻）。平尚科技將結合經驗講解ESR值的測量與影響，幫助消費者選擇產品。
理想電容只負責存電，但實際生產中，電極和介質都會有微小的電阻，這些電阻加起來就是ESR值，單位是毫歐（mΩ）。簡單的說，ESR值越小，電容損耗越少，濾波效果就越好，高頻工作時也更穩定。
不同場景對ESR值的要求不一樣：新能源汽車高壓電路要選ESR＜50mΩ的，普通手機這類消費電子選100mΩ以內即可。這也是平尚科技在車規、工業級產品上重點控制ESR值的原因。
不同場景也有不同的測量辦法，其中有三種實用方法：
1. 實驗室精準測：用LCR數字電橋，選1kHz頻率、0.5V電壓，在25℃常溫下測3次取平均值，誤差控制在2%以內。像車規級產品還會加測85℃高溫2000小時，確保ESR值變化不超過5%，遠超行業10%的標準，這也是通過AEC-Q200認證的關鍵。
2. 生產線快速查：用手持式ESR測試儀，開機選對應模式，夾住電容引腳就能秒出數值，超閾值就報警。
3. 現場應急判：沒有專業儀器時，可以換個已知合格的電容試試。比如設備電壓不穩，拆下舊電容換同規格新品，要是故障消失，就是舊電容ESR值太高壞了。
電容濾波的核心是“通交流隔直流”，但ESR值會拖后腿，關鍵影響在兩個場景：高頻場景下，如5G基站，ESR值高了會讓濾波效果大打折扣——用100mΩ普通電容，紋波衰減才60%；如果換成30mΩ的高頻電容，衰減率直接到92%。大電流場景如新能源汽車，ESR值高會讓電容發熱嚴重，80mΩ電容工作時溫度達75℃，但是換成40mΩ車規電容，溫度能降到45℃，電壓也更穩定。
選對低ESR電容才能保證濾波效果，平尚科技的優勢在于：材料上用高純度銀電極和特殊介質，從源頭降損耗；工藝上運用1200層堆疊技術，讓ESR值比行業主流低40%；每批產品都經過高溫老化和精準測試，車規、醫療級產品都有權威認證。
有任何選型、測試或濾波問題，歡迎咨詢平尚科技。
