在電子設備的調試與控制場景中，可調電阻（又稱電位器、定位器）扮演著 “靈活調控者” 的角色 —— 小到收音機的音量調節、臺燈的亮度旋鈕，大到工業設備的參數校準、儀器的精度微調，都離不開它的身影。這種可手動或自動改變阻值的電子元件，憑借簡單的結構和精準的調控能力，成為電子電路中不可或缺的核心部件。本篇文章將全面解析可調電阻的工作原理、分類及應用場景。

一、什么是可調電阻？

可調電阻本質上是一種阻值可連續或步進變化的電阻器，核心結構由電阻體、滑動觸點（或電刷）、引腳三部分組成。其工作原理通俗來說：電阻體上有連續的電阻軌道，滑動觸點可在軌道上移動，通過改變觸點與電阻體兩端的接觸位置，就能調整接入電路的電阻長度，進而改變阻值大小。

與固定電阻不同，可調電阻的關鍵優勢在于 “可調節性”—— 無需更換元件，只需通過旋鈕、滑塊或外部驅動裝置，就能實現阻值的精準微調，滿足電路在不同工況下的參數匹配需求。比如收音機調音量時，旋轉旋鈕就是帶動滑動觸點移動，改變音頻電路的阻值，從而控制音量大小。

二、常見分類

根據結構設計和調節方式的不同，可調電阻主要分為三大類，適配不同應用場景：

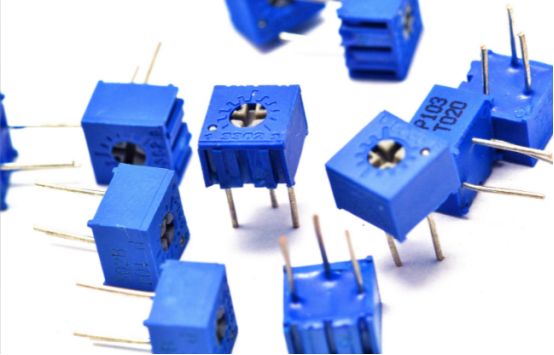

1.旋轉式可調電阻（最常用）：通過旋轉旋鈕帶動觸點移動，阻值呈連續變化。常見于音量調節、亮度控制、儀器校準等場景，比如家用臺燈的調光旋鈕、萬用表的量程調節旋鈕。按體積可分為小型立式（適配電路板）和大型面板式（適配設備外殼），阻值范圍通常從幾十歐到幾兆歐。

2.滑動式可調電阻：通過直線滑動滑塊改變阻值，外觀類似滑動開關，常用于需要線性調節的場景，比如音響的音調調節、電動工具的速度控制。其優點是調節行程長，阻值變化均勻，適合需要精準定位的場合。

3.數字式可調電阻（電子定位器）：無需手動調節，通過電子信號（如 I2C、SPI 協議）控制阻值變化，屬于精密調控元件。核心優勢是調節精度高（可達 1024 級甚至更高）、無機械磨損、可遠程控制，廣泛應用于工業自動化設備、智能家電、通信設備等場景，比如智能空調的風速精準調節、工業傳感器的參數校準。

此外，還有特殊場景專用的可調電阻，比如密封式可調電阻（適配潮濕、多塵的工業環境）、多圈可調電阻（調節精度更高，適合精密儀器）等。

三、核心參數

選擇可調電阻時，需重點關注三個核心參數，避免性能不匹配：

1.標稱阻值：指電阻體的最大阻值，比如 1kΩ、10kΩ、100kΩ，需根據電路需求選擇，確保調節范圍覆蓋所需阻值區間。

額定功率：可調電阻能承受的最大功耗，超過會導致電阻體發熱燒毀，常見規格有 1/4W、1/2W、1W 等，功率越大體積通常越大。

2.調節精度：指阻值變化的精準程度，機械可調電阻的精度通常為 ±10%~±20%，數字式可調電阻可達 ±1% 甚至更高，精密場景需優先選擇高精度型號。

3.分辨率：數字式可調電阻特有的參數，指最小可調阻值步長，比如 10kΩ/1024 級的分辨率約為 9.77Ω，步長越小調節越細膩。

四、應用場景

可調電阻的應用幾乎覆蓋所有電子領域，核心場景可分為三類：

1.消費電子領域：收音機、電視機的音量 / 頻道調節，臺燈、風扇的調速調光，耳機的音量旋鈕，智能手機的振動強度調節等，均采用小型旋轉式或滑動式可調電阻，操作簡單且成本低廉。

2.工業與自動化領域：工業變頻器的頻率調節、電機的轉速控制、傳感器的信號校準、PLC 設備的參數設定等，多采用密封式或數字式可調電阻，能適應惡劣工業環境并保證調控精度。

3.測試與測量儀器：萬用表、示波器、信號發生器等精密儀器中，可調電阻用于校準儀器精度、調節測試信號的幅度或頻率，通常選用多圈式或數字式型號，確保測量準確性。

五、使用與選型小常識

l 機械可調電阻有機械磨損，長期頻繁調節會影響壽命，高頻調節場景建議選擇數字式可調電阻；

l 潮濕、多塵環境需選用密封式可調電阻，防止雜質進入影響觸點接觸；

選型時阻值需留有余量，比如電路需要 0~5kΩ 的調節范圍，可選擇 10kΩ 的可調電阻，避免調節到極限值影響穩定性；

l 數字式可調電阻需注意接口協議匹配，確保與控制芯片兼容。

從簡單的手動旋鈕到精密的電子調節，可調電阻以其靈活的阻值調控能力，成為電子電路中 “按需適配” 的關鍵部件。無論是日常家電的便捷操作，還是工業設備的精準控制，它都在默默發揮著作用，是電子技術中不可或缺的基礎元件。
