在電子電路的“磁場調控”領域，疊層電感與繞線電感是兩大主流選擇——小到手機射頻電路、耳機充電倉，大到工業變頻器、新能源汽車的電源系統，都離不開它們的身影。兩者都是“儲能抗干擾”的電感元件，外型也是近似相近；但并不是“長得像就性能差不多”，一旦選錯容易導致電路不穩。

兩者的核心差異源于制造工藝，因此衍生出性能、應用場景的天壤之別。本篇文章將拆解二者的核心區別，兼顧專業性與易懂性，幫助客戶精準選型。

一、本質區別：制造工藝決定“基因不同”

疊層電感與繞線電感的所有差異，都源于基礎的“結構制造方式”——簡單說，一個是“層層疊加印出來”，一個是“導線纏繞繞出來”，工藝上的不同直接決定了兩者的性能邊界。

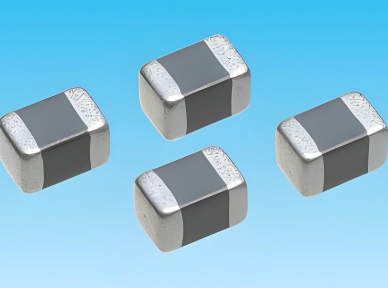

1.疊層電感的制造像“印刷疊蛋糕”：以高導磁率的陶瓷粉末為基底，將導電漿料（如銀、銅）通過絲網印刷的方式，印出一層又一層的導電圖案，然后將這些印有圖案的陶瓷片疊加、高溫?zé)Y(jié)成型。導電圖案的層層疊加，就相當于形成了“隱藏的線圈”，外部再封裝成貼片形態。

繞線電感的制造則像“繞線圈”：先選一個磁芯（如鐵氧體、鐵粉芯），再用漆包銅線（或銀線）直接纏繞在磁芯上，然后焊接引腳、封裝成型。根據磁芯形狀，繞線電感有工字型、柱形、貼片式等多種形態，其中貼片繞線電感會把線圈和磁芯封裝在貼片外殼里，外觀和疊層電感有點像，但內部是實打?qū)嵉睦p繞線圈。

二、核心性能對比：多維度看懂適配場景

工藝差異直接轉化為性能差異，這也是選型的核心依據。我們從影響實際使用的5個維度，通俗解讀兩者的區別

1.尺寸與集成度：

疊層“迷你”占優，繞線體積“偏大”

l疊層電感因?yàn)椤坝∷B加”的工藝，沒有明顯的線圈凸起，體積可以做得非常小，常規封裝從0402（1.0×0.5mm）到1206（3.2×1.6mm），能密集貼裝在狹小的PCB板上。比如手機主板上的射頻電路，要在幾平方厘米內塞下上百個元件

l 而繞線電感因?yàn)橐p繞線圈，所以即使是貼片封裝，體積也比同規格的疊層大20%-50%；大功率的工字型繞線電感，體積更是明顯偏大。比如工業設備的電源電路中，繞線電感的體積往往是疊層的1-2倍，需要預留更多PCB空間。

2.電感值與誤差：繞線“范圍廣、精度高”，疊層“小范圍、精度一般”。

電感值是電感的核心參數，代表儲能能力。

l 繞線電感的線圈匝數可以精準控制（比如繞10圈和繞100圈電感值差異很大），因此電感值范圍極廣，從幾微亨（μH）到幾十毫亨（mH）都能做，誤差也更高，常規可達±5%，精密款能到±1%。

l 疊層電感的電感值主要靠導電圖案的層數和面積決定，受限于體積，電感值通

常比較小，大多在0.1μH-10μH之間，誤差也相對一般，常規是±10%，少數精密款能到±5%。比如耳機的充電電路中，用疊層電感就足夠，不需要太高精度。

3.Q值（品質因數）：繞線“效率高”，疊層“穩定耐造”

Q值可以理解為電感的“能量利用效率”——Q值越高，電感的能量損耗越小，信號傳輸時的干擾也越小，尤其在高頻場景中影響明顯。

l 繞線電感因?yàn)槭菃胃鶎?dǎo)線纏繞，導線電阻小，磁芯導磁集中，Q值通常很高，常規在50-200之間，適合高頻電路（如通信基站、射頻模塊）。

l 疊層電感因?yàn)槭嵌鄬訉?dǎo)電漿料疊加，層間存在接觸電阻，Q值相對較低，大多在20-80之間，但勝在Q值隨頻率變化更穩定，不會因?yàn)轭l率波動出現大幅損耗。而且疊層結構耐震動、抗沖擊，在車載、穿戴設備等易震動場景中，穩定性比繞線電感更優。

4.功率承載能力：繞線“扛大功率”，疊層“小功率專屬”

功率承載能力主要看電流耐受度，這和導電部分的“粗細”直接相關。

l 繞線電感的導線可以做得很粗（比如0.5mm直徑的漆包線），能通過大電流，功率承載能力強，常規繞線電感可承載1-10A電流，工業級型號甚至能到50A以上。如新能源汽車的電池管理系統中，就需要用大功率繞線電感，承受電池充放電的大電流。

l 疊層電感的導電圖案是印刷的，厚度很薄（通常幾微米），能通過的電流很小，常規只能承載0.1-1A電流，功率大多在1W以下，只適合小功率場景（如手機充電、傳感器信號調理）。如果強行讓疊層電感過流，會導致導電層燒毀，直接損壞。

5.成本與量產性：疊層“批量便宜”，繞線“定制靈活”

l 疊層電感的印刷-疊燒工藝成熟，適合大規模自動化生產，單顆成本很低，非常適合手機、耳機等量產的消費電子。

l 繞線電感的纏繞工藝自動化難度稍高，尤其是小批量定制時，需要調整線圈匝數、磁芯規格，成本相對較高；但優勢是定制靈活，能根據客戶需求快速調整電感值、功率等參數。

三、應用場景：沒有“好壞”，只有“適配”

結合性能差異，兩者的應用場景邊界非常清晰，幾乎不會互相替代：

疊層電感的“主戰場”是小型化、小功率、大批量的消費電子，比如：手機主板的射頻濾波電路、智能手表的電源穩壓電路。

繞線電感則主打大功率、高精度、高頻或定制化場景，比如：工業變頻器的濾波電路、音響的分頻器（用高Q值繞線電感提升音質）。

還有一種“互補場景”：在一臺設備中，可能同時用到兩者——比如智能家電的主板，電源部分用繞線電感扛大功率，射頻接收部分用疊層電感省空間，二者分工協作保障設備穩定。

四、選型小技巧：快速鎖定正確類型

新手選型不用糾結，記住三個核心問題，就能快速判斷：

1.看空間和功率：如果是手機、耳機等微型小功率設備，直接選疊層電感；如果是工業電源、汽車等大功率場景，必選繞線電感。

2.看電感值和精度：電感值超過10μH、精度要求±5%以內，選繞線電感；電感值小于10μH、精度要求不高（±10%可接受），選疊層電感。

3.看量產規模：大量生產、成本敏感，選疊層電感；小批量定制、需要調整參數，選繞線電感。

總結 疊層電感和繞線電感，本質是“工藝決定性能，性能適配場景”的典型：疊層電感靠“小體積、低成本、高量產”立足消費電子；繞線電感憑“大功率、高精度、高靈活”占據工業、高端電子領域。兩者沒有絕對的優劣，關鍵是看場景需要“迷你量產”還是“大功率定制”。

如果還是不確定選型，或者想了解具體型號的參數，可聯系平尚科技，提供“空間尺寸+功率+電感值”三個核心信息，就能為您快速匹配合適的電感類型。
