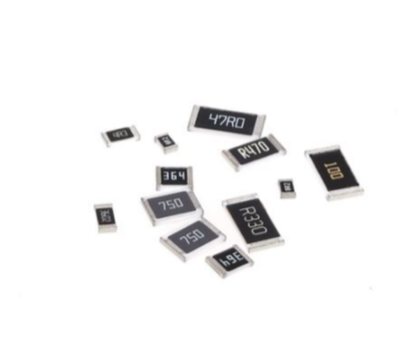

儲能高壓貼片電阻 1206 220KΩ ±5% 抗硫化耐高壓

1、專為儲能領域設計，采用厚膜高壓工藝 + 抗硫化涂層，抗潮濕、耐粉塵、防擊穿，適配儲能集裝箱、高壓電源模塊、戶外儲能設備等復雜高壓運行環境，使用壽命長；
2、1206 標準封裝（3.2×1.6mm），適配儲能 PCB 緊湊布局，兼容自動化貼片工藝，滿足大批量生產需求；
3、標稱阻值 220KΩ，阻值精度 ±5%（J 級），額定電壓 400V，參數一致性強，可穩定承載儲能高壓回路電壓，精準實現分壓與限流功能；
4、寬溫工作范圍 - 55℃~+125℃，覆蓋儲能設備全工況溫度區間，阻值溫度系數（TCR）±200ppm/℃，阻值隨溫度變化小，高壓環境下穩定性突出；
5、單顆額定功率 1/4W，功率密度高，散熱性能優異，可承受儲能高壓回路的功率損耗，避免過熱擊穿，保障電路安全。

立即咨詢

聯系熱線 400-003-5559

產品詳情聯系我們

儲能高壓貼片電阻 1206 220KΩ ±5% 抗硫化耐高壓

1、專為儲能領域設計，采用厚膜高壓工藝 + 抗硫化涂層，抗潮濕、耐粉塵、防擊穿，適配儲能集裝箱、高壓電源模塊、戶外儲能設備等復雜高壓運行環境，使用壽命長；

2、1206 標準封裝（3.2×1.6mm），適配儲能 PCB 緊湊布局，兼容自動化貼片工藝，滿足大批量生產需求；

3、標稱阻值 220KΩ，阻值精度 ±5%（J 級），額定電壓 400V，參數一致性強，可穩定承載儲能高壓回路電壓，精準實現分壓與限流功能；

4、寬溫工作范圍 - 55℃~+125℃，覆蓋儲能設備全工況溫度區間，阻值溫度系數（TCR）±200ppm/℃，阻值隨溫度變化小，高壓環境下穩定性突出；

5、單顆額定功率 1/4W，功率密度高，散熱性能優異，可承受儲能高壓回路的功率損耗，避免過熱擊穿，保障電路安全。

項目	規格詳情
品牌	PAGOODA
封裝尺寸	1206（3.2×1.6mm）
標稱阻值	220KΩ
阻值精度	±5%（J 級）
額定功率	1/4W（25℃）
額定電壓	400V
工作溫度范圍	-55℃~+125℃
溫度系數	±200ppm/℃

使用場景

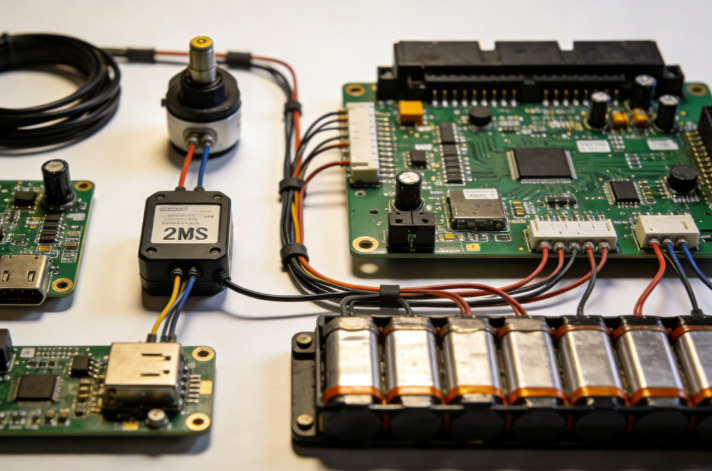

適配儲能系統全場景高壓電路需求，可用于電池管理系統（BMS）的高壓分壓與絕緣監測、儲能變流器（PCS）的高壓回路限流、光伏逆變器的直流母線分壓、充電樁功率模塊的高壓信號檢測、直流鏈路模塊的均壓控制等場景；尤其適合對耐壓等級要求高、對環境耐受性敏感的儲能高壓主回路與輔助電路，是儲能設備中實現高壓安全控制的核心基礎元器件。
