儲能磁環電感 22μH 25A 低損耗高飽和

1、專為儲能領域設計，采用優質鐵氧體磁環磁芯 + 多層密繞工藝，磁導率穩定、耐溫變、抗老化，適配儲能集裝箱、儲能變流器、光伏逆變器等大功率復雜運行環境，能量轉換效率高；
2、磁環外徑 25mm× 內徑 12mm× 高度 10mm 標準尺寸，結構緊湊，適配儲能 PCB 板與功率模塊密集布局，安裝便捷，兼容自動化裝配工藝；
3、標稱電感值 22μH，電感精度 ±10%，飽和電流 25A（DC），參數一致性強，可穩定存儲與釋放能量，有效濾除儲能電路中的高頻雜波與電磁干擾；
4、寬溫工作范圍 - 40℃~+125℃，覆蓋儲能設備全工況溫度區間，磁芯損耗低（≤300mW/cm³@100kHz），在高溫負載狀態下仍能保持穩定電感特性；
5、直流電阻（DCR）低（≤50mΩ），電流損耗小，可承受儲能大功率回路的持續大電流，避免過熱損壞，提升電路整體運行效率。

立即咨詢

聯系熱線 400-003-5559

產品詳情聯系我們

儲能磁環電感 22μH 25A 低損耗高飽和

1、專為儲能領域設計，采用優質鐵氧體磁環磁芯 + 多層密繞工藝，磁導率穩定、耐溫變、抗老化，適配儲能集裝箱、儲能變流器、光伏逆變器等大功率復雜運行環境，能量轉換效率高；

2、磁環外徑 25mm× 內徑 12mm× 高度 10mm 標準尺寸，結構緊湊，適配儲能 PCB 板與功率模塊密集布局，安裝便捷，兼容自動化裝配工藝；

3、標稱電感值 22μH，電感精度 ±10%，飽和電流 25A（DC），參數一致性強，可穩定存儲與釋放能量，有效濾除儲能電路中的高頻雜波與電磁干擾；

4、寬溫工作范圍 - 40℃~+125℃，覆蓋儲能設備全工況溫度區間，磁芯損耗低（≤300mW/cm3@100kHz），在高溫負載狀態下仍能保持穩定電感特性；

5、直流電阻（DCR）低（≤50mΩ），電流損耗小，可承受儲能大功率回路的持續大電流，避免過熱損壞，提升電路整體運行效率。

項目	規格詳情
品牌	PAGOODA
封裝尺寸	25mm×12mm×10mm
標稱電感值	22μH
電感精度	±10%
飽和電流	25A
直流電阻	≤50mΩ
工作溫度范圍	-40℃~+125℃

使用場景

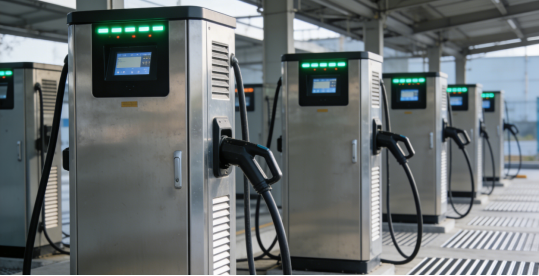

適配儲能系統全場景大功率電路需求，可用于儲能變流器（PCS）的濾波回路與能量轉換、光伏逆變器的 DC-DC 升壓電路、充電樁功率模塊的能量緩沖、電池管理系統（BMS）的電流平滑、直流鏈路模塊的雜波抑制、儲能高頻開關電源的儲能濾波等場景；尤其適合對飽和電流要求高、對損耗敏感的儲能大功率主回路，是保障儲能設備功率傳輸穩定、抑制電磁干擾的核心電感元器件。
