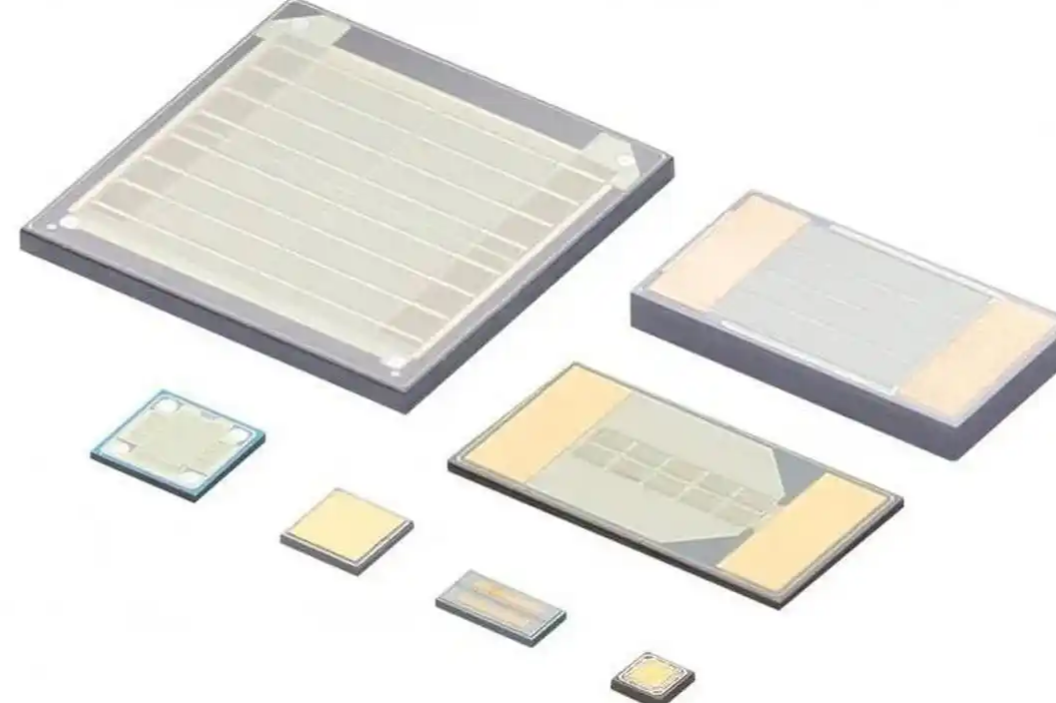

1、專為 AI 眼鏡場景設計,采用高純度硅基介質 + 超薄封裝工藝,介電性能穩定、耐溫變、抗振動,適配 AI 眼鏡超緊湊空間、高頻工作、長期穿戴等復雜場景,可靠性符合穿戴設備標準;

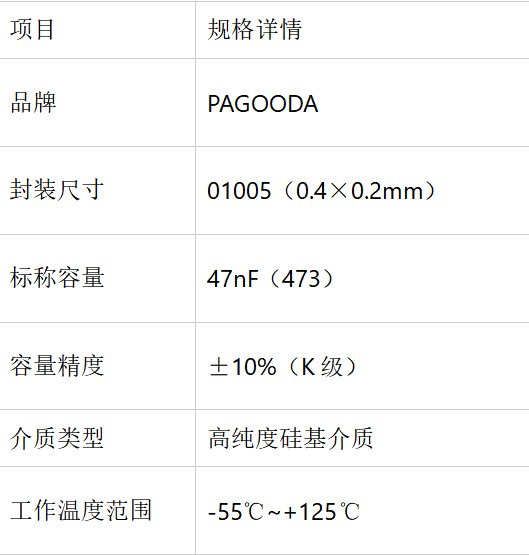

2、01005 極限微型封裝(0.4×0.2mm),是 AI 眼鏡等穿戴設備的極致空間適配封裝,相比 0201 封裝節省 30% 以上 PCB 面積,兼容高精度自動化貼片工藝,滿足大批量生產需求;
3、標稱容量 47nF(473),容量精度 ±10%(K 級),等效串聯電阻(ESR)≤30mΩ@1MHz,參數一致性強,可高效實現高頻電源去耦,快速吸收電路雜波,保障芯片供電純凈;
4、寬溫工作范圍 - 55℃~+125℃,覆蓋 AI 眼鏡戶外低溫、室內常溫全使用環境,溫度系數(TCR)±100ppm/℃,容量隨溫度變化極小,穩定適配穿戴設備復雜溫變工況;
5、高頻損耗極低(DF≤1.5%@1MHz),寄生電感近乎忽略,適配 AI 眼鏡高頻主控芯片、藍牙 / WIFI 模塊的工作需求,減少信號衰減與電磁干擾,助力設備低功耗長續航。
1、專為 AI 眼鏡場景設計,采用高純度硅基介質 + 超薄封裝工藝,介電性能穩定、耐溫變、抗振動,適配 AI 眼鏡超緊湊空間、高頻工作、長期穿戴等復雜場景,可靠性符合穿戴設備標準;
2、01005 極限微型封裝(0.4×0.2mm),是 AI 眼鏡等穿戴設備的極致空間適配封裝,相比 0201 封裝節省 30% 以上 PCB 面積,兼容高精度自動化貼片工藝,滿足大批量生產需求;
3、標稱容量 47nF(473),容量精度 ±10%(K 級),等效串聯電阻(ESR)≤30mΩ@1MHz,參數一致性強,可高效實現高頻電源去耦,快速吸收電路雜波,保障芯片供電純凈;
4、寬溫工作范圍 - 55℃~+125℃,覆蓋 AI 眼鏡戶外低溫、室內常溫全使用環境,溫度系數(TCR)±100ppm/℃,容量隨溫度變化極小,穩定適配穿戴設備復雜溫變工況;
5、高頻損耗極低(DF≤1.5%@1MHz),寄生電感近乎忽略,適配 AI 眼鏡高頻主控芯片、藍牙 / WIFI 模塊的工作需求,減少信號衰減與電磁干擾,助力設備低功耗長續航。

使用場景

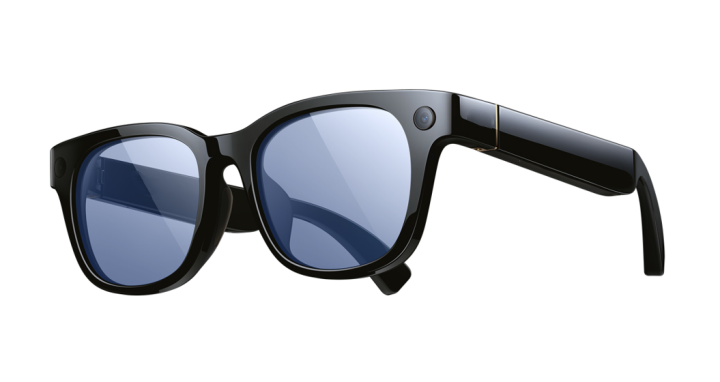

適配 AI 眼鏡全場景核心電路需求,可用于主控板 CPU/NPU 的電源去耦、電源管理模塊的濾波穩壓、光學驅動電路的信號調理、無線充電模塊的諧振濾波、傳感器模組的干擾抑制、顯示驅動單元的供電穩定等場景;尤其適合對封裝尺寸、功耗、高頻性能要求嚴苛的 AI 眼鏡核心電路,是保障設備小型化、低功耗、高穩定性的核心被動元器件。

1、01005 極限微型封裝設計,完美適配 AI 眼鏡超緊湊 PCB 布局,解決穿戴設備空間受限痛點,助力設備實現極致輕薄化設計,提升穿戴舒適度;
2、高純度硅基介質 + 低 ESR 特性,高頻響應速度快,電源去耦效果遠超傳統陶瓷電容,可有效抑制 AI 眼鏡高頻電路的電磁干擾,保障主控芯片與通信模塊穩定運行;
3、寬溫穩定特性與抗振動設計,適配 AI 眼鏡戶外高低溫、日常穿戴碰撞振動等復雜使用場景,減少環境因素對電容性能的影響,延長設備使用壽命;
5、符合穿戴設備可靠性標準,耐焊接熱沖擊、防潮性能優異,兼容 AI 眼鏡自動化貼片生產流程,貼片良率高,降低生產成本與售后風險。
平尚優勢
1、可根據AI眼鏡電路需求定制參數,滿足個性化設計;
2、全流程質檢,每批次產品需通過檢測確保參數一致性與長期穩定性;
3、常規型號現貨儲備,客戶訂單可48小時內發貨,保障生產線連續生產;
4、免費提供樣品測試與技術選型支持,協助客戶驗證產品在濾波電路中的適配性,降低采購試錯成本。
