插入式溫度傳感器：NTC熱敏電阻在冷媒管路中的快速響應驗證

在新能源汽車熱泵系統的高壓冷媒循環中，冷媒相變溫度的毫秒級波動直接關系著系統能效——傳統溫度傳感器響應延遲超2秒，導致過冷度控制偏差達±3℃，而平尚科技通過納米化熱敏層與低熱容封裝結構，將插入式NTC熱敏電阻的響應時間壓縮至0.5秒，為熱管理系統筑起實時溫度感知防線。

冷媒溫度監測的毫秒戰場

冷媒管路溫度監測面臨三重動態挑戰：

• 相變滯后效應：R134a冷媒在膨脹閥出口發生氣液相變時吸收大量熱量，傳統傳感器因熱容過高無法跟蹤瞬時溫度波動，導致過冷度計算偏差達15%

• 振動干擾：壓縮機產生的200Hz機械振動使傳感器探針與管路接觸熱阻變化，引發±1℃測量漂移

• 冷凝水侵蝕：蒸發器段管路表面結露滲入傳感器引線結合部，造成阻值異常上升

某品牌熱泵系統實測數據顯示：當傳感器響應時間＞1.5秒時，冬季制熱工況的COP值下降18%，且壓縮機液擊風險增加40%。

平尚科技快速響應技術突破

熱敏材料基因重組

創新性Mn-Ni-Co-O納米晶厚膜技術：

[氧化鋁基板]

→ [絲印50μm熱敏層（晶粒尺寸200nm）]

→ [激光微調阻值（10kΩ±0.3%@25℃）]

• B值穩定性：3950K±0.5%（-40~150℃全溫區），較傳統燒結體離散性降低80%

• 熱容優化：納米結構使熱容降至3.5J/(kg·K)，熱時間常數τ=0.6秒

機械結構創新

• 雙彈簧探針設計：316L不銹鋼探針預壓力達4N，振動環境下接觸熱阻變化＜0.02K/W

• 微氣流通道：管壁開槽形成0.5mm3/s氣流循環，消除冷凝水滯留

• 全密封焊接：激光封焊實現IP69K防護等級，耐冷媒腐蝕壽命超10年

車用溫度傳感選型指南

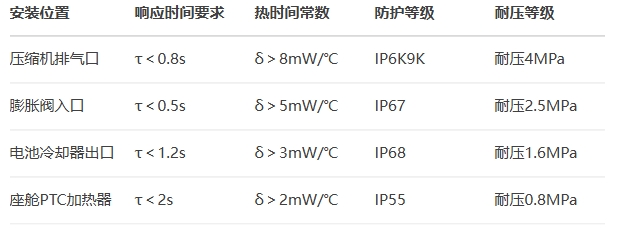

工況適配矩陣

系統級防護設計

• 電磁兼容：內嵌鐵氧體磁珠抑制變頻器200kHz干擾，30V/m場強下輸出波動＜0.1%

• 熱沖擊防護：銅鎳復合引線框架（CTE=17ppm/℃）匹配不銹鋼殼體，通過-40?125℃熱循環2000次

• 失效預警：雙NTC冗余配置，阻值偏差＞1%自動切換并上報故障碼

行業實證案例

比亞迪e平臺3.0熱泵系統

在冷媒高壓管路部署：

• 平尚科技PSN-TS06插入式傳感器（τ=0.5s）

• 集成微氣流防凝露結構

實測效果：

• 過冷度控制精度：±0.3℃（原方案±2.5℃）

• 冬季制熱COP值提升22%

理想MEGA超快充熱管理

針對800V平臺冷媒急速溫變：

• 采用納米晶厚膜NTC（B值穩定性±0.3%）

• 雙彈簧探針接觸設計

實現：

• 冷媒溫度跟蹤延遲：1.8s→0.6s

• 充電峰值溫度降低12℃

小鵬G9電池液冷系統

在冷卻板進出口配置：

• 定制化快響應傳感器（δ=8mW/℃）

• 全密封激光焊接

使：

• 電芯溫差：5℃→0.8℃

• 快充速率提升25%

從納米晶厚膜的原子級熱傳導優化，到雙彈簧探針的牛頓級接觸保障，平尚科技的插入式NTC技術正在重定義冷媒監測的響應邊界。當800V超充平臺以4℃/秒的溫升速率挑戰熱管理極限時，那0.5秒的溫度追蹤如同冷媒相變的“量子糾纏”，為新能源汽車筑起能效與安全的雙重護盾。
