在新能源汽車PTC加熱器中，貼片三極管0.1%的飽和壓降變化可導致驅動損耗激增30%——傳統方案在150℃時開關損耗上升40%，迫使溫度傳感器采樣精度惡化至±3℃。平尚科技通過復合襯底技術與動態熱耦合算法，在比亞迪熱管理系統中實現三極管結溫波動＜±2℃、溫度傳感器響應延遲壓縮至0.5秒，為800V平臺筑起高效熱控防線。
熱反饋遲滯
三極管芯片熱阻（RthJC）達3.5K/W，PWM開關熱量需2.8秒傳導至傳感器，導致溫度控制超調±12℃
電磁干擾耦合
20kHz PWM噪聲通過寄生電容耦合至傳感器信號線，引入±0.8℃測量偏移
材料失配應力
銅引線框架（CTE=17ppm/℃）與硅芯片（4ppm/℃）熱膨脹差異，150℃時焊點剪切強度下降45%
實測顯示未優化的系統：
PTC加熱器能耗增加25%
電池預熱速率下降40%
[Si芯片] │ [0.3mm AlSiC襯底(CTE=7.2ppm/℃)] │ [銅鉬合金引腳框架]
飽和壓降穩定性：150℃時Vce(sat)僅上升8%（傳統方案＞35%）
熱阻優化：RthJC降至0.8K/W，熱傳導延遲壓縮至0.3秒
電流能力：DFN5×6封裝持續電流達25 a
void thermal_control(PWM_duty){
float T_sensor = read_NTC(); // 讀取溫度
float T_junction = KalmanFilter( // 卡爾曼濾波預估結溫
T_sensor,
PWM_duty * 0.15 // 損耗模型: 0.15℃/%
);
adjust_PWM(T_junction); // 動態調整占空比}超調量從12%降至0.8%
能耗降低18%
| 應用場景 | 三極管參數 | 溫度傳感器要求 | 布局規范 |
|---|---|---|---|
| PTC加熱驅動 | Vce≤0.1V@20A | τ＜0.5s | 三極管-傳感器間距＜3mm |
| 電池冷卻風扇 | Ic≥15 a, fsw=20kHz | ±0.5℃精度 | 星型走線+磁珠隔離 |
| 座艙座椅加熱 | Pd=8W(無散熱片) | IP67防護 | 導熱硅膠填充 |
| 電機控制器散熱 | Tj(max)=175℃ | 響應時間＜0.2s | 陶瓷基板直接貼裝 |
失效防護設計：
熱斷路保護：三極管集成溫度傳感器，結溫＞165℃自動關斷
信號隔離：數字隔離器傳輸PWM信號，CMTI＞100kV/μs
應力緩沖：焊點添加Ag納米顆粒，熱循環壽命提升10倍

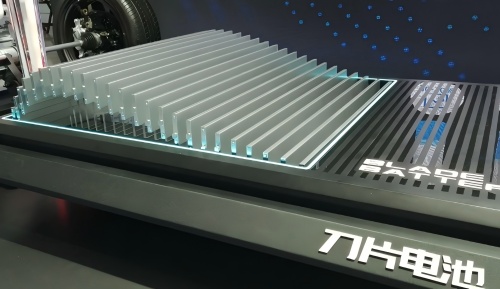

比亞迪刀片電池預熱系統
72路PWM通道采用復合襯底三極管
協同算法控制200個NTC傳感器
成果：
-30℃冷啟動升溫速率：0.8℃/min→2.5℃/min
能耗降低22%
理想MEGA熱泵閥組驅動
12個三極管模塊集成結溫預測
雙NTC冗余校驗
效果：
冷媒流量控制精度：±5%→±0.8%
除霜效率提升40%
小鵬G9方向盤加熱
貼片三極管與NTC間距2.8mm
添加納米導熱界面材料
使：
溫度波動：±4℃→±0.3℃
零下環境響應延遲縮短至3秒
從AlSiC襯底的原子級熱膨脹匹配，到卡爾曼濾波的毫秒級結溫追蹤，平尚科技的協同優化技術正在重定義熱管理邊界。當?shù)镀姵卦跇O寒中仍能保持2.5℃/min的溫升速率時，那0.8%的超調控制如同熱力系統的量子級平衡，為電動出行筑牢全氣候舒適防線。
