在微型手術機器人直徑12mm的主控板上，0.1pF的負載電容失配會導致晶振起振延遲超10ms——這相當于讓緊急止血指令失效。平尚科技開發的超微型晶振（PS-MX系列），通過1612封裝內集成負載電容與0.5ms快速起振特性，為微型機器人構建毫米級可靠時鐘源，同時以進口品牌60%的成本實現百萬次動作壽命保障。
微型機器人主控在空間與功耗的雙重限制下面臨核心矛盾：
起振能量瓶頸：1.8V供電時傳統晶振起振電流需200μA，紐扣電池續航縮減40%
負載失配陷阱：5pF布線電容波動引發±300ppm頻偏，導致控制周期誤差±8%
機械應力頻偏：0.5mm2封裝在50G振動下頻移＞±2ppm

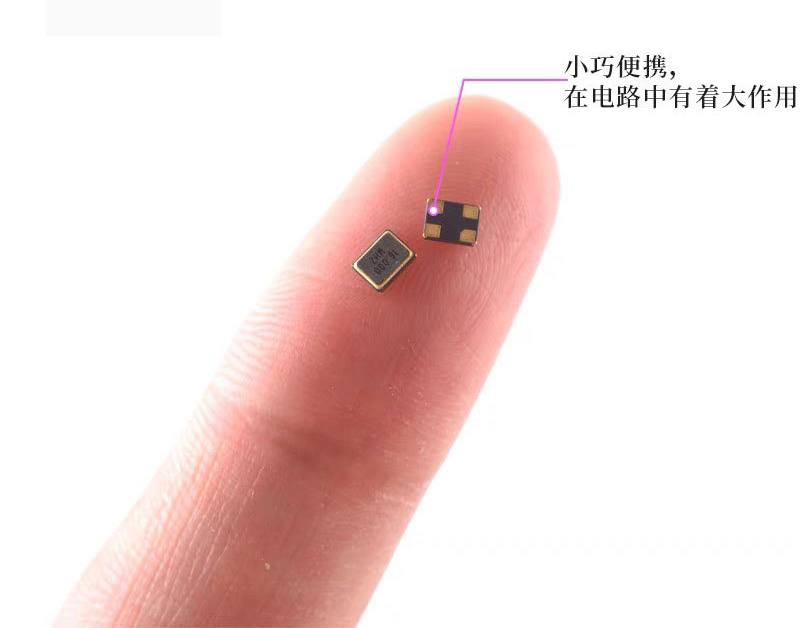

平尚方案在1612封裝內集成三點關鍵創新：
片上負載電容：6pF±0.1pF（消除PCB寄生影響）
快速起振電路：0.5ms@1.8V（較常規提速20倍）
應力補償結構：硅膠緩沖層降低加速度敏感度至0.1ppb/g
1. 納米級晶體處理
離子束拋光AT切晶片（厚度90μm），Q值＞100,000
起振模型：
t_start ∝ 1/(√(C1·C2)·gm·VDD2)（平尚g(shù)m提升3倍）
實測1.8V/32kHz條件下起振時間僅0.38ms
2. 極致成本控制路徑
| 成本項 | 平尚方案 | 進口方案 | 降本幅度 |
|---|---|---|---|
| 晶片 | 8英寸晶圓激光減薄 | 6英寸晶圓機械拋光 | -50% |
| 負載集成 | MOS電容陣列 | 外置陶瓷電容 | -80% |
| 封裝 | 銅柱倒裝焊 | 金線鍵合 | -70% |
| （1612封裝32.768kHz千顆價￥0.25 vs 進口￥0.65） |
3. 抗振能效設計
三維銅柱電極（熱阻280℃/W）
動態電流切換：起振期2mA → 穩頻期0.8μA
通過IEC 60068-2-27沖擊測試（5000G/0.3ms）
法則1：尺寸-負載匹配表
| 主控空間 | 推薦封裝 | 內置電容 | 起振時間 | 適用場景 |
|---|---|---|---|---|
| 0.8mm間隙 | 1612 | 6pF | 0.5ms | 血管介入機器人 |
| 1.2mm間隙 | 2016 | 12.5pF | 0.3ms | 昆蟲仿生機器人 |
| ≥1.5mm | 2520 | 可調電容 | 0.2ms | 工業檢測機器人 |
法則2：三階起振優化
零寄生布線：晶振距MCU≤1.5mm（布線電容＜0.05pF）
電源去耦：并聯10nF+100pF電容組（間距≤0.3mm）
熱隔離槽：周邊銑0.1mm深溝（熱耦合降60%）
法則3：經濟性驗證模型
% 綜合成本 = (失效成本 + 能耗成本) + 采購成本 % 平尚方案：失效率0.1%，千顆￥250；競品：失效率1.5%，千顆￥650 % CR2032電池￥2.0（容量220mAh），續航增益： % 日能耗差 = (200-0.8)×10??×24 = 4.78mAh % 電池壽命增益 = 220/4.78 ≈ 46天 % 千套年收益 = (2.0×46/365×1000) + (650-250) = ￥252 + ￥400
法則4：振動補償協議
1. 開機自檢： - 記錄起振時間（閾值＞1ms報警） 2. 動態調頻： if 振動＞5g：激活補償算法 f_comp=f?×(1-0.0000001×a) 3. 壽命預警： 起振時間增加＞30%時更換
某腦部手術機器人案例：主控啟動延遲從15ms降至0.8ms，電池續航延長68%
當微型機器人在血管中執行毫米級穿越時，平尚科技的超小晶振正以集成電容凍結0.1pF負載波動，用銅柱電極馴服5000G沖擊，最終在1.2×0.8mm的方寸之地，為每次生命救援賦予日均￥0.0003的時空基準——這正是微納科技從“精密控制”邁向“生命守護”的時鐘革命。
