在電子設備從“笨重”向“輕薄迷你”進化的過程中，貼片電阻的“無引線”設計是至關重要的一點。相較于傳統插片電阻的“引腳”結構，貼片電阻通過將電極直接制作在電阻本體兩端，摒棄了引線設計。這一看似簡單的結構革新，不僅重塑了電阻的安裝形態，更在空間利用、電氣性能、生產效率等核心維度帶來了顛覆性優勢，使其成為當前消費電子、工業控制、汽車電子等領域的主流。本文深入拆解貼片電阻“無引線”設計的核心優勢，解析其背后的技術邏輯與應用價值。

一、為“微型化”按下加速鍵

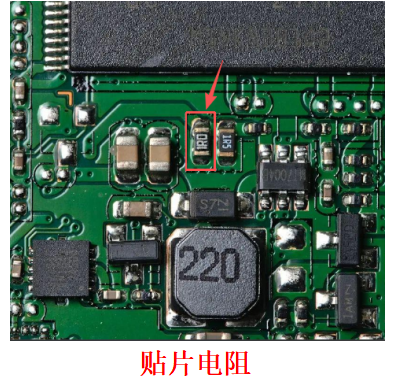

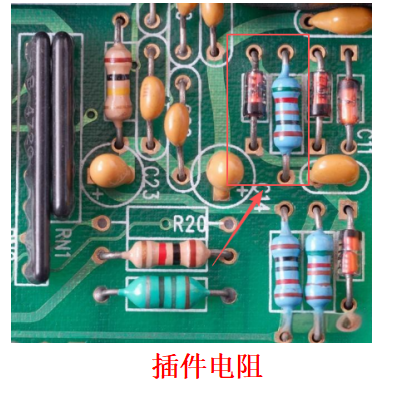

從安裝方式來看：傳統插片電阻的引線需要穿過電路板并焊接固定，不僅自身占據一定的縱向空間，還要求PCB板預留穿孔和引線彎折的冗余空間。而貼片電阻的“無引線”設計，實現了“面接觸”式安裝——電阻本體直接貼附在PCB板表面，電極與焊盤緊密貼合，徹底消除了引線帶來的空間浪費，這一優勢在微型電子設備中體現得尤為明顯。

從尺寸數據來看：普通插片電阻的長度通常在6mm以上，加上引線彎折后的縱向高度，總占用空間約為貼片電阻的5-10倍。而貼片電阻常規封裝就能做到超小尺寸，僅相當于一粒芝麻的幾分之一。以智能手機為例，一部高端手機的主板上需搭載數百顆電阻，若采用插片電阻，主板面積至少要擴大3倍，根本無法實現“掌心大小”的設計；而采用無引線貼片電阻，配合其他貼片元件，才能讓主板在幾平方厘米的空間內集成上千個元器件，支撐起高清屏幕、多攝像頭、快充等復雜功能。

二、減少損耗，提升電路穩定性

引線不僅占用空間，更會成為電路中的“性能短板”。貼片電阻的無引線設計，從根源上規避了引線帶來的寄生參數干擾，顯著提升了電氣性能的穩定性，核心優勢體現在兩個方面：

1. 降低寄生電感與電容，適配高頻場景

傳統插片電阻的引線相當于一段小導線，會產生寄生電感；引線與PCB板之間還會形成寄生電容。在高頻電路中（如5G通信、射頻模塊），這些寄生參數會導致信號衰減、相位偏移，影響電路性能。

而貼片電阻的無引線設計，電極直接與焊盤接觸，寄生電感和電容僅為插片電阻的1/10-1/20，能在1GHz以上的高頻場景中保持穩定的阻值特性。

2. 減小接觸電阻，降低功率損耗

插片電阻的引線與焊盤之間存在“點接觸”，容易因焊接工藝波動導致接觸電阻增大；而貼片電阻的電極與焊盤是“面接觸”，接觸面積更大，接觸電阻可穩定控制在毫歐級以下。接觸電阻的降低，能有效減少電流通過時的功率損耗，尤其在大功率電路中效果顯著。

三、適配自動化，提升效率降低成本

無引線設計不僅優化了產品本身，更徹底改變了電子制造業的生產模式，推動了自動化生產的普及，帶來了生產效率和成本控制的雙重優勢：

傳統插片電阻需要人工或專用設備進行“插裝-焊接-剪腳”三步操作，每小時產能僅數千顆，并且人工插裝容易出現反向、漏插等問題，不良率通常在1%以上。

而貼片電阻的無引線設計，極度適配自動化貼片機的“吸嘴-定位-貼裝”流程——貼片機通過高精度吸嘴吸取電阻，借助視覺定位系統將其精準放置在PCB焊盤上，隨后通過回流焊一次完成焊接。這種自動化生產線每小時產能可達數萬甚至數十萬顆，是傳統插片工藝生產速度的10-20倍，且不良率大大提高，單顆生產成本比插片電阻降低了40%。

此外，無引線設計還簡化了倉儲和運輸環節。貼片電阻采用編帶包裝，一卷編帶可容納數千顆電阻，占用空間僅為同等數量插片電阻的1/5，倉儲成本降低80%；同時編帶包裝能避免運輸過程中引線彎折損壞，運輸損耗率幾乎為零，而插片電阻的引線彎折損耗率通常在3%-5%。

四、使用注意事項

要充分發揮貼片電阻無引線設計的優勢，使用過程中需注意以下幾點，避免因操作不當浪費優勢：

l 匹配焊盤尺寸：無引線設計對焊盤尺寸要求精準，需根據電阻封裝匹配對應的焊盤規格，過大或過小都會導致虛焊、假焊。

l 控制回流焊參數：焊接溫度和時間需嚴格遵循規格書要求，過高溫度會燒毀電阻電極，過低則導致焊接不牢固，建議采用溫度曲線測試優化焊接參數；

l 避免手工焊接損傷：手工維修時需使用熱風槍均勻加熱，避免用烙鐵單點加熱導致電阻本體開裂，無引線設計的電阻散熱更快，單點加熱易造成局部過熱；

l 靜電防護：超小封裝的無引線貼片電阻絕緣性較強，易積累靜電，操作時需佩戴防靜電手環，避免靜電擊穿電阻。

從空間利用的“微型化突破”，到電氣性能的“穩定性升級”，再到生產效率的“自動化革新”，貼片電阻的無引線設計以一場“結構減法”實現了“性能加法”。正是這一設計革新，支撐了現代電子設備向輕薄化、高性能、低成本方向的快速發展，成為電子產業不可或缺的核心設計之一。無論是日常使用的手機家電，還是尖端的通信、航天設備，無引線貼片電阻都在其中扮演著不可替代的角色。
