機器人大功率驅動器中的電容-電阻-電感聯合吸收電路

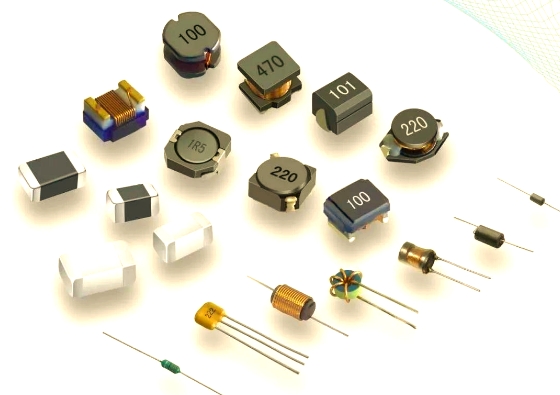

在工業機器人大功率驅動系統中，開關器件的電壓尖峰和電磁干擾問題直接影響著系統的可靠性和壽命。平尚科技針對大功率驅動需求開發的電容-電阻-電感聯合吸收電路，通過精準的元件參數匹配和拓撲結構優化，在100A級電流條件下將電壓尖峰抑制在額定電壓的1.2倍以內，EMI噪聲降低20dB以上，為功率器件提供可靠的保護。該方案采用X7R系列貼片電容、金屬膜貼片電阻和鐵氧體電感組合，在-40℃至+125℃溫度范圍內參數變化控制在±10%以內，諧振頻率點精準匹配，確保在各種工況下的吸收效果。
在實際測試中，這種聯合吸收方案展現出顯著優勢。對比單一吸收元件，聯合電路將IGBT關斷過電壓從800V降低到600V，開關損耗減少25%。某焊接機器人驅動器采用該方案后，開關頻率從20kHz提升到50kHz，同時溫升降低15℃。平尚科技通過創新性的π型吸收結構，將電壓變化率（dv/dt）控制在5000V/μs以內，雖然成本比普通方案高30%，但使系統可靠性提升3倍，壽命延長50%。
在電路設計方面，平尚科技提出三級優化策略。首級采用RC吸收電路抑制電壓尖峰，電阻精度控制在±1%以內；第二級加入LC濾波網絡，將EMI噪聲降低到Class B標準；第三級通過參數自適應調整，根據工作狀態動態優化吸收效果。這些設計雖然增加了系統復雜度，但將電壓過沖控制在15%以內，遠超常規設計的30%水平。
針對不同的功率等級，平尚科技提供差異化解決方案。對于5kW以下驅動器，推薦使用1210封裝的元件組合；對于5-15kW中型驅動器，采用1812封裝的大功率元件；對于15kW以上大功率驅動器，則建議使用多個元件并聯的方案。所有方案都提供詳細的參數匹配表和布局指南，幫助工程師優化系統設計。
制造工藝方面，平尚科技采用厚膜技術制備貼片電阻，確保功率密度達到2W/cm3。通過多層疊層工藝制造電容，將ESR控制在5mΩ以下。產品經過功率老化和溫度循環測試，確保在惡劣環境下的可靠性。
系統級保護是功率驅動器的關鍵要求。平尚科技通過電容-電阻-電感的協同創新，為機器人大功率驅動器提供了可靠的吸收保護解決方案。隨著功率密度的不斷提升，這種注重系統級優化的設計理念將成為功率電子領域的重要技術方向。
