工業機器人系統級EMC設計中元器件選型與布局規范

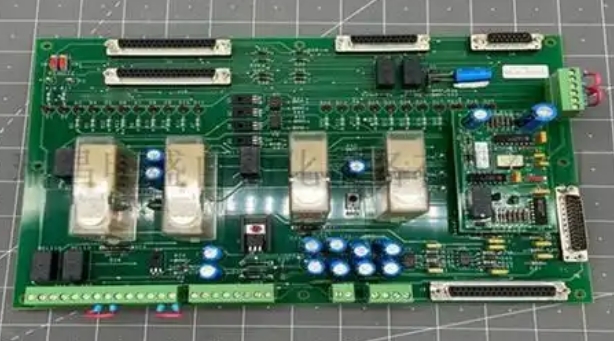

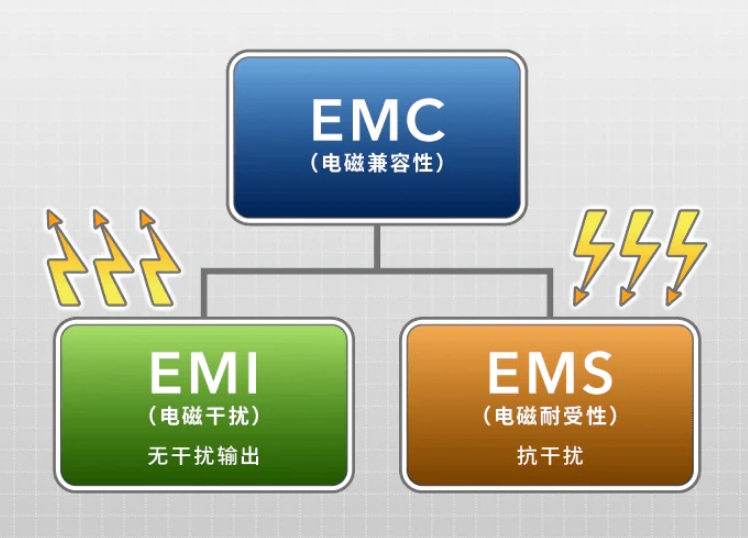

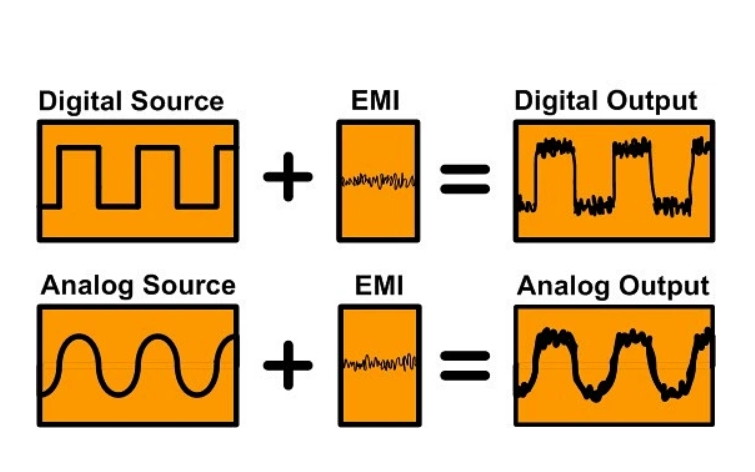

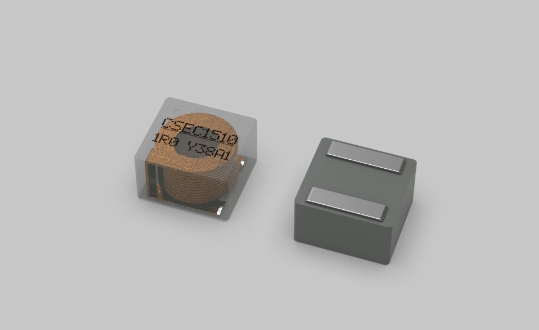

在工業機器人系統向高精度和高可靠性發展的進程中，電磁兼容性（EMC）設計已成為確保設備穩定運行的關鍵因素。平尚科技針對工業機器人EMC需求開發的貼片電感選型與布局方案，通過優化磁芯材料和繞組工藝，在10MHz-1GHz頻率范圍內實現60dB的共模抑制比，插入損耗達到40dB以上，為工業機器人提供可靠的電磁干擾抑制解決方案。該系列貼片電感采用鎳鋅鐵氧體磁芯和多層繞組結構，在-40℃至+125℃溫度范圍內電感量變化控制在±10%以內，飽和電流達到5A以上，確保在惡劣工業環境下的穩定性。
在實際測試中，科學的選型與布局展現出顯著優勢。對比隨意選型方案，規范化的設計將輻射發射值降低15dB，抗擾度提升20dB。某焊接機器人系統采用該方案后，在10V/m射頻場強干擾下的誤動作率從5次/小時降為0次，系統可靠性達到99.99%。平尚科技通過創新性的屏蔽結構設計，將寄生電容降低到0.5pF以下，雖然成本增加25%，但使系統通過EMC測試的成功率提升至95%以上。
在選型規范方面，平尚科技提出三級標準。對于電源電路，推薦使用額定電流3A以上的功率電感；對于信號電路，采用Q值大于50的高頻電感；對于電機驅動電路，則建議使用飽和電流5A以上的大電流電感。所有選型都提供詳細的頻率特性曲線和溫度特性數據，并配有對應的布局規范要求。
在布局設計方面，平尚科技制定嚴格的規范標準。要求濾波電感盡可能靠近干擾源放置，距離不超過10mm；不同頻率的電感采用正交布局，減少相互干擾；敏感信號線路使用屏蔽電感，并將接地距離控制在5mm以內。這些規范雖然增加了設計難度，但將系統EMC性能提升了一個等級。
制造工藝方面，平尚科技采用自動化繞線技術確保繞組一致性，通過激光測量控制磁芯氣隙精度。產品經過電氣參數測試和EMC性能測試，包括輻射發射、傳導騷擾、靜電放電等全套測試項目。同時建立了完善的選型數據庫，包含各種應用場景下的測試數據。
EMC設計是工業機器人系統可靠性的重要保障。平尚科技通過貼片電感的科學選型和規范布局，為工業機器人提供了可靠的EMC解決方案。隨著電磁環境的日益復雜，這種注重系統級EMC設計的理念將成為工業機器人發展的重要技術標準。
