貼片光耦在隔離反饋與通信中的高CMR性能保障

在AI服務器電源系統的設計中，信號隔離的可靠性直接影響著系統的穩定運行和抗干擾能力。貼片光耦作為實現電氣隔離的關鍵元件，其共模抑制比（CMR）性能對保障信號傳輸?shù)臏?zhǔn)確性具有決定性作用。東莞市平尚電子科技有限公司基于工業級技術積累，在貼片光耦的研發與應用方面持續創新，為AI電源系統提供了可靠的隔離解決方案。

共模抑制能力是衡量光耦隔離性能的核心指標。平尚科技的貼片光耦通過優化內部芯片結構和封裝工藝，在直流至100kHz頻率范圍內，CMR值可達35kV/μs，而普通光耦的CMR通常僅為15-20kV/μs。這種提升在AI服務器電源的隔離反饋回路中尤為重要，當功率器件快速開關產生高壓噪聲時，高CMR特性能夠有效抑制共模干擾，確保反饋信號的準確性，將輸出電壓的波動控制在±1%以內。

隔離電壓性能直接關系到系統的安全性。平尚科技的貼片光耦采用增強型絕緣材料和精密灌封工藝，交流隔離電壓達到3750Vrms，遠超普通產品1500-2500Vrms的水平。在采用PFC電路的高功率AI電源中，這種高隔離強度能夠有效阻斷初級側和次級側之間的高壓沖擊，為系統提供可靠的安全保障。

電流傳輸比（CTR）的穩定性對信號傳輸質量至關重要。平尚科技的貼片光耦通過改進發光二極管和光敏晶體的匹配設計，在-40℃至85℃溫度范圍內，CTR的變化率控制在±15%以內。相比之下，普通光耦在相同條件下的CTR變化往往超過±30%。在GPU服務器的電源管理系統中，這種穩定性確保了在整個工作溫度范圍內，隔離反饋信號都能保持一致的線性度，避免因溫度變化導致的控制精度下降。

傳輸速度是影響系統動態響應的重要參數。平尚科技的貼片光耦通過優化載流子傳輸路徑，將傳輸延遲時間縮短至3μs以內，比傳統產品的5-8μs有了明顯改善。在采用數字電源架構的AI服務器中，這種快速響應特性能夠及時傳遞負載變化信息，使電源系統能夠在微秒級時間內做出調整，維持輸出電壓的穩定。

在實際應用案例中，平尚科技的貼片光耦已成功應用于多個AI服務器項目。在某國產AI訓練服務器的隔離反饋電路中，采用高CMR性能的貼片光耦方案，使系統在共模噪聲干擾下的信號誤差降低至0.5%以下，同時實現了1500Vrms的加強絕緣等級。這些參數完全滿足國內AI服務器廠商對電源安全性和可靠性的要求。

長期可靠性是工業應用的重要考量。平尚科技的貼片光耦通過采用高穩定性光學材料和抗氧化電極，在85℃滿載條件下預期使用壽命超過10萬小時。加速老化測試數據顯示，經過1000小時的高溫高濕測試后，CTR衰減率不超過初始值的8%，展現了優異的耐久性能。

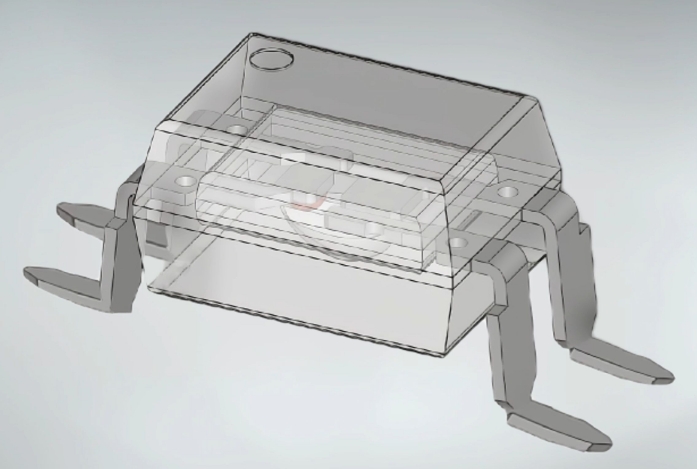

封裝技術對CMR性能的提升同樣關鍵。平尚科技的貼片光耦采用屏蔽封裝結構，通過內置金屬隔離層和優化引腳布局，將外部電磁干擾的影響降低。實測結果表明，這種設計可使輻射發射水平降低4-6dB，顯著改善系統的電磁兼容性。

雖然平尚科技目前未獲得車規級認證，但其工業級貼片光耦產品已通過嚴格的可靠性測試。在溫度循環、機械沖擊、振動等環境試驗中，產品性能均保持穩定，完全滿足AI電源系統對元器件可靠性的要求。

安裝工藝對性能發揮也有重要影響。平尚科技建議在PCB布局時，將貼片光耦盡可能靠近被隔離的電路部分，同時保持足夠的爬電距離和電氣間隙。通過合理的布局設計，可以發揮光耦的高CMR性能，提升系統的整體抗干擾能力。

隨著AI服務器功率密度的不斷提升，電源系統的隔離需求將更加嚴格。平尚科技通過持續優化貼片光耦的CMR性能和可靠性指標，為AI電源系統提供了堅實的隔離保障，助力國產AI基礎設施實現更高水平的性能目標。
