貼片電容X5R、X7R、Y5V、Z5U、C0G的區別

文章出處：行業新聞 網責任編輯：東莞市平尚電子科技有限公司 閱讀量： 發表時間：2025-11-14 10:26:15

貼片電容貼片電容X5R 陶瓷貼片電容貼片電容的體積

貼片電容X5R、X7R、Y5V、Z5U、C0G的區別

貼片電容X5R，X7R，Y5V，Z5U，C0G它們的用途和區別在哪里？

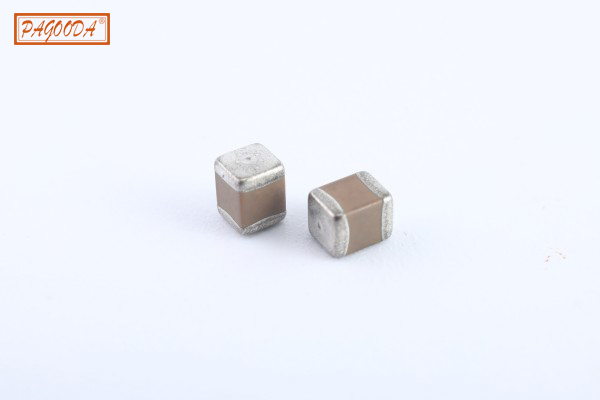

貼片電容X5R，X7R，Y5V，Z5U，C0G（也常叫NP0）等等這些，都是陶瓷貼片電容，這些名字是一個叫EIA的組織給起的，他們的不同之處就是溫度相關性能變化。

雖說都是陶瓷貼片電容，但是因為他們層間用的電介質不一樣，所以他們講就呈現出不同的溫度特性。這些陶瓷貼片電容的容值和誤差（生產誤差，不是每個都能造一樣的）都是在25℃，即室溫下定義的。當他們工作溫度不在室溫下時，不管是加熱還是冷凍，他們的容值都會發生改變。

貼片電容材質介紹

C0G (EIA code) 或者叫 NP0 (產業習慣稱呼) 所用的材料一般收到溫度影響比較小（Negative-Positive zero），溫度系數在0±30ppm/℃以內，電容值隨頻率和電壓變化小于±0.05%。正因為C0G/NP0 所用的電介質lose比較小,所以呢，多會用在濾波器，時鐘電路，還有晶振匹配電路中；高頻特性較好，可用到G bit級的電路中。但是這類電容容值比有限，一般<10nF.

其它常用的一類電介質材料：P350, N1000/M3K.

X7R是在工業中被廣泛采用的一種溫度穩定型電容器，具有中等介電常數，電氣性能較穩定，在溫度、電壓等改變時，性能變化并不顯著，適用于隔直、耦合、旁路與容量穩定性要求不太高的鑒頻電路。在使用溫度（-55℃~+125℃）范圍內容值變化率在±15%以內，老化率為10年1%。X7R是一種強電介質，所以這種電容一般在100pF~2.2uF。

Y5V這種材料具有較高的介電常數，常用于生產比容較大的大容量電容器產品，可以用小的尺寸做大容量的電容，但其容量穩定性較X7R差，容量、損耗對溫度，電壓等測試條件較敏感。Y5V是一種普通用途的電容器，在使用溫度（-30~+85℃）范圍內容值變化率較大，+22/-82%以內，老化率為10年5%。容值范圍 1000pF~10μF。

Z5U在相同體積下電容量較大，且等效串聯電感（ESL）和等效串聯電阻（ESR）低，具有良好的頻率響應，主要用于退耦電路，也適用于要求大容量、使用溫度范圍接近于室溫的旁路、耦合等，低直流偏壓的電路中。Z5U 工作溫度為 + 10℃到 + 85℃，溫度特性為 + 22% 到 - 56%。屬于 Ⅱ 類陶瓷，為鐵電陶瓷介質，比電容大，電容量隨溫度呈非線性變化，損耗相對較大。

X5R具有較高的介電常數，常用于生產比容較大、標稱容量較高的大容量電容器產品，主要用在電子整機中的振蕩、耦合、濾波及旁路電路中。工作溫度范圍通常為 - 55℃~+85℃。電容容量隨溫度變化為 ±15%。屬于 Ⅱ 類陶瓷的穩定級。

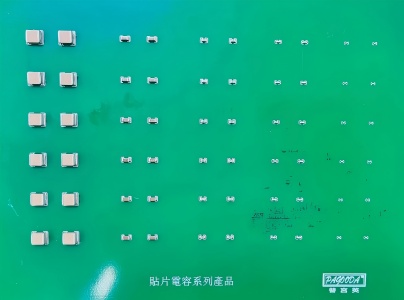

貼片電容的體積
