貼片電容濾波作用詳情介紹
貼片電容濾波作用

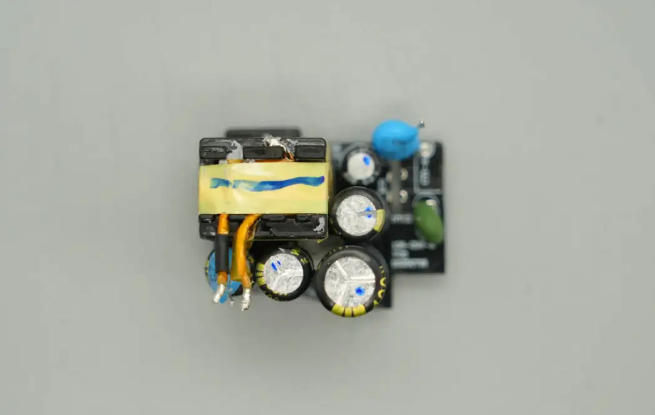

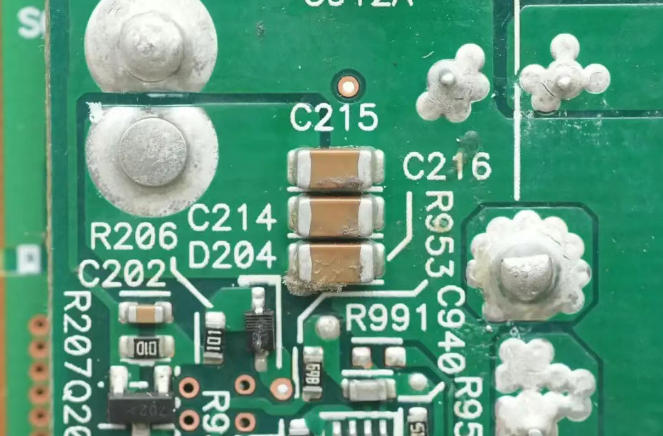

貼片電容容量越大，相對阻抗越小，通過的頻率也越高。超過1μF 的電容大多為電解電容，所以頻率高后反而阻抗會增大。有時會看到有一個電容量較大電解電容并聯了一個小電容，這時大電容通低頻，小電容通高頻。
貼片電容作用就是通高頻阻低頻，通高阻低。電容越大低頻越容易通過。具體用在濾波中,大電容（1000μF）濾低頻，小電容（20pF）濾高頻。
由于貼片電容 的兩端電壓不會突變，由此可知，信號頻率越高則衰減越大，可很形象的說電容像個水塘，不會因幾滴水的加入或蒸發而引起水量的變化。
它把電壓的變動轉化為電流的變化，頻率越高，峰值電流就越大，從而緩沖了電壓。濾波就是充電，放電的過程。
貼片式電容的種類較多，如多層陶瓷電容、獨石電容、滌綸電容等，另外還有電解電容(鋁電解電容及鉭電解電容)；即使同一種介質材料尚有不同的類型。這里僅介紹主要參數及規格。各種電容有7種參數，即類型、尺寸、溫度系數、容量、允差、耐壓及包裝。
1．尺寸不同介質的電容尺寸不同，其尺寸代碼與貼片式電阻相同。例如多層陶瓷片狀電容的尺寸有7種。
2．電容溫度系數電容溫度系數分為I級及Ⅱ級，如表5、6所示。I級的電容又分為8級，Ⅱ級的電容又分5級。
3．電容量及其代碼 電容量的范圍因所用介質不同而各異，如獨石電容的范為0.5pF～4．7uF，多層陶瓷電容的范為0．5pF～47uF.
4．允差不同介質的#電容器，其電容量的允差也是不相同的，這里以多層陶瓷片電容的允差為例加以介紹。多層陶瓷片電容有7級，允差，而獨石電容器則無F級。
5．耐壓不同介質的電容器，其耐壓各異。耐壓的等級與引線式電容相同，如10V、16V、25V、50V等等(它也有代碼，但各廠不統一)。
6．包裝與貼片式電阻一樣，有散裝及帶狀卷裝兩種。
需要指出的是，在貼片式電容參數中溫度系數是重要的，在振蕩電路、選頻電路、調諧電路中，為了保證頻率的精度，可以選用高穩定性的COG級(NPO級)。若精度要求不太高，則可以選用X7R級中等穩定性電容。旁路電容、去耦電容或?yàn)V波電容中，若對溫度系數要求不高，可選用Z5U級或Y5V級(或不提出此參數要求)。
在電容外形中，除上述介紹的片狀外，也有圓柱狀(陶瓷介質)。其尺寸代碼與片狀相同，如φ1．25、長度2．0mm的圓柱形電容，其尺寸代碼也是0805。該類電容的特點是機械強度好、高頻特性好，適用于高頻電路。容量從0．5pF～0．2uF，耐壓在100V以上。
以上簡單和大家分享一下貼片電容濾波作用，目前貼片電容在電子應用是必需品, 貼片電容器相當于斷路、夠儲藏電荷的貼片元器件常見元件之一，電容對電路能發揮旁路、去耦、濾波、儲能功能。更多詳情，歡迎咨詢平尚科技。
