在大功率電子設備中，貼片功率電感是保障電路穩定元件——它既能儲存電能、平滑電流波動，又能過濾高頻干擾，適配大電流場景的功率轉換需求。而CD電感與NR電感作為貼片功率電感家族中常用的兩大細分類型，常被用于相似的功率場景，因此很容易混淆二者。本篇文章先簡單介紹貼片功率電感的核心概念以及與普通疊層電感的本質區別，再深入解析CD電感與NR電感的關鍵差異，幫助消費者精準選型。

一、貼片功率電感與疊層貼片電感的本質區別

要分清CD電感與NR電感，首先要清楚“貼片功率電感”的核心定義——它是采用貼片封裝形式，能承載較大電流、適配功率轉換場景的電感元件，核心結構由“高導磁磁芯+導電線圈”組成，通過電磁感應實現儲能、穩流、濾波三大核心功能，廣泛應用于電源管理、功率放大等大功率電路。

很多人會把它和普通疊層貼片電感混淆，實則二者存在“本質級差異”，核心區別集中在“功率承載能力”，根源是結構與工藝的不同：

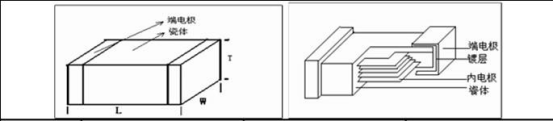

普通疊層貼片電感的工藝是“印刷疊加”——將導電漿料通過絲網印刷成線圈圖案，再與陶瓷基底層層疊加燒結。這種工藝決定了其導電層極薄，磁芯也以低功率陶瓷為主，因此電流承載能力極弱，功率多在0.5W以下，僅能用于手機射頻信號濾波、傳感器小信號調理等“小功率信號場景”。

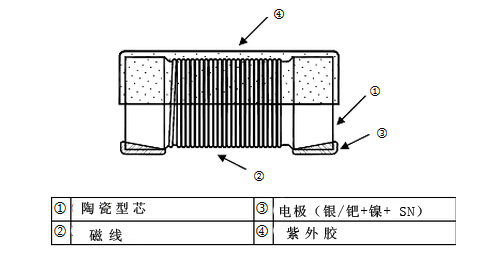

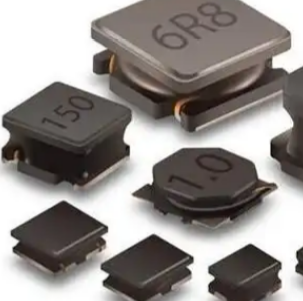

而貼片功率電感（包括CD、NR電感）的核心工藝是“導線繞制”——用漆包銅線直接繞制在高導磁功率磁芯上，再封裝成貼片形態。加粗的導線和高功率磁芯讓它能承受1A以上大電流，功率覆蓋1~50W，甚至更高，專門適配“大功率能量轉換場景”，比如20W手機快充的電流調節、工業變頻器的功率濾波。

簡單說：普通疊層電感管“信號”，貼片功率電感管“能量”，這是二者的本質區別。

二、CD電感與NR電感的核心差異

CD電感與NR電感均屬于“繞線式貼片功率電感”，核心原理相同，但磁芯形狀、線圈繞制方式、封裝結構的差異，讓二者在性能、空間適配、應用場景上各有側重。我們先分別明確二者的核心特征，再對比關鍵差異。

1. CD電感：“扁平磁芯+薄型封裝”的空間優化型

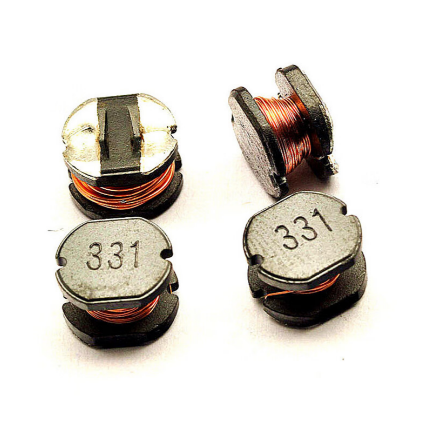

CD電感的名字源于其磁芯形狀——磁芯呈扁平的“圓盤狀”，類似CD光盤的剖面，線圈緊密繞制在磁芯的中心柱上，外部采用環氧樹脂封裝成扁平貼片形態。這種結構的核心優勢是“低剖面、小體積”，封裝高度通常僅1~5mm，比同功率其他電感薄30%以上，能適配PCB板“高度受限”的場景。

2. NR電感：“工字型磁芯+靈活繞制”的功率適配型

NR電感的核心特征是采用“工字型磁芯”——磁芯呈中間粗、兩端細的“工”字形狀，線圈繞制在中間的磁芯柱上，封裝形式可分為裸露式和屏蔽式（加金屬屏蔽罩）。這種工字型結構讓線圈繞制更靈活，可通過增加線圈匝數提升電感值，或加粗導線增強電流承載能力，適配范圍更廣。

三、核心差異對比

CD電感與NR電感的差異看似細微，卻能直接影響選型適配，從以下幾個

關鍵維度可清晰區分：

1. 結構核心

這是二者的根本差異：CD電感用“扁平圓盤磁芯”，線圈繞制范圍集中在中心小柱，磁路短且緊湊，天生適配薄型封裝；NR電感用“工字型磁芯”，中間磁柱更長，線圈繞制空間更大，可靈活調整匝數和導線粗細，為功率和電感值預留了更大優化空間。

2. 封裝與空間

CD電感的封裝高度普遍在1~5mm，適合手機快充頭、平板電源板等“高度受限”的狹小空間；NR電感的封裝高度多在3~10mm，雖比CD電感略高，但可通過調整磁芯尺寸實現“大功率小體積”平衡。

3. 電流與功率承載

由于工字型磁芯的線圈繞制空間更大，NR電感可使用更粗的導線，因此電流承載能力顯著優于CD電感：常規CD電感最大電流15A，功率≤30W；而NR電感常規最大電流30A，工業級型號可達50A以上，功率覆蓋5~100W。

4. 電感值范圍

電感值的調整主要依賴線圈匝數，NR電感的工字型磁芯中間柱更長，可繞制的線圈匝數更多，電感值范圍更廣；CD電感的扁平磁芯中心柱較短，線圈匝數受限，電感值多集中在0.1μH~20mH。比如工業傳感器的信號濾波需要50mH電感值，只能選NR電感；而手機快充的1μH電感需求，CD和NR均可，但CD電感更省高度空間。

5. 屏蔽性能

CD電感因扁平封裝設計，多采用裸露式封裝，磁場泄漏略高于屏蔽型電感，適合周邊無敏感元件的場景；NR電感可根據需求定制金屬屏蔽罩，磁場泄漏量比裸露式CD電感低60%以上，適合通信設備、醫療儀器等對電磁干擾敏感的場景。

6. 成本與量產性

CD電感的扁平磁芯加工簡單，線圈繞制自動化程度高，批量生產成本比NR電感低10%~20%，適合手機快充、智能家電等量產的消費電子；NR電感的工字型磁芯加工精度要求更高，尤其是屏蔽款需要額外組裝屏蔽罩，成本略高，但小批量定制靈活性更強，可快速調整電感值和電流參數。

四、選型技巧

面對CD與NR電感的選擇，無需糾結，結合場景需求三步即可判斷：

1.看空間高度需求——若PCB板高度≤5mm（如薄型快充頭、平板），直接選CD電感；若高度空間寬松，優先考慮功率和電感值需求。

2.看電流與電感值——電流≥15A、電感值≥20mH（如工業變頻器、充電樁），必選NR電感；電流≤15A、電感值≤20mH（如消費電子快充、小型電源），CD和NR均可，再結合空間選。

3.看電磁兼容性——若周邊有射頻模塊、傳感器等敏感元件（如醫療設備、通信基站電源），選屏蔽型NR電感；若無敏感元件，選CD電感更具性價比。

五、常見誤區提醒

1. 不要只看封裝尺寸：同尺寸CD和NR電感，NR的電流承載能力更強，比如CD80和NR80封裝，NR的最大電流可能是CD的1.5倍；

2. 屏蔽不是必選項：普通消費電子場景無需屏蔽，選裸露式NR或CD電感即可，避免增加成本；

3. 電感值不是越高越好：需結合電路設計需求匹配，比如快充電路的電感值多在1~10μH，盲目選高電感值會導致功率損耗增加。

CD電感與NR電感雖同屬繞線式貼片功率電感，但通過磁芯形狀的差異化設計，形成了“薄型高性價比”與“大功率廣適配”的定位區分。掌握“空間定厚度、功率定類型、干擾定屏蔽”的選型邏輯，就能精準匹配場景需求。若需具體型號參數或樣品測試，可提供“空間+電流+電感值”三大核心信息，平尚科技為您提供針對性適配方案。
