在電路過電壓保護元件中，壓敏電阻的“非線性伏安特性”實現了保護功能。這個專業術語看似晦澀，實則可通過“電壓與電流的關系”輕松理解：簡單說，就是壓敏電阻的電流會隨電壓變化而呈現“非正比”的劇烈波動，這種特性讓它既能在正常電壓下“隱身”，又能在過電壓時快速“發力”。

一、什么是“伏安特性”？

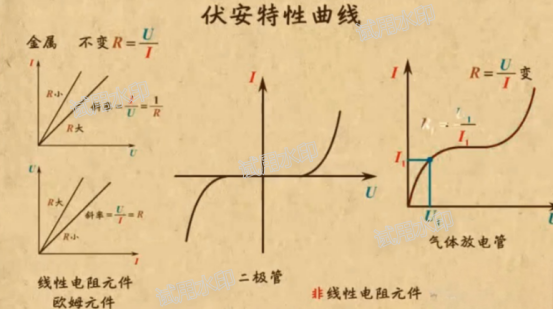

要理解“非線性伏安特性”，首先得知道“伏安特性”的定義：它是指元件兩端的電壓與通過元件的電流之間的對應關系，通常用“伏安特性曲線”來直觀呈現。這就像描述“水龍頭出水量（電流）與水壓（電壓）的關系”，是判斷元件電氣性能的核心指標。

 電路中最常見的“線性伏安特性”元件是普通電阻，它遵循歐姆定律，電壓與電流始終成正比關系，其伏安特性曲線是一條從原點出發的直線——電壓翻倍，電流必然翻倍，特性穩定且可預測。

用“水管類比”理解線性與非線性：普通電阻像“勻速水管”，水壓翻倍出水量必翻倍；壓敏電阻像“智能變徑水管”，低水壓時水管極細（出水量小），達到某個水壓閾值后水管突然變粗（出水量激增）。

二、壓敏電阻的“非線性”到底是什么？

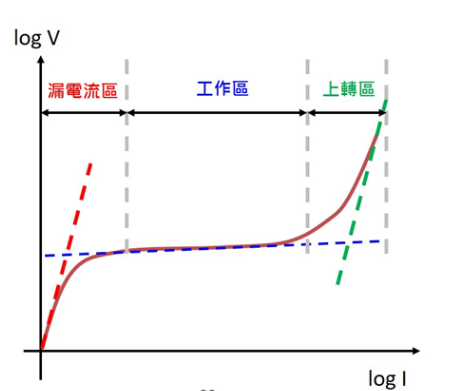

壓敏電阻的“非線性伏安特性”就是電壓與電流的關系“不遵循歐姆定律”，而是呈現“低電壓時高阻限流、高電壓時低阻泄流”的突變特征，對應的伏安特性曲線是一條“先平緩后陡峭”的曲線，可分為三個關鍵區域：

1. 正常工作區（漏電流區）

當壓敏電阻兩端的電壓低于“壓敏電壓”時，壓敏電阻呈“高阻態”，阻值可達數百萬歐姆甚至更高。此時通過的電流極小幾乎不影響電路正常工作，相當于“隱身”在電路中。

2. 擊穿區（保護區）：電壓達標后“低阻泄流”

而當電路出現過電壓，電壓升高至壓敏電壓的1.1-1.2倍時，壓敏電阻會迅速?gòu)摹案咦钁B(tài)”轉變?yōu)椤暗妥钁B(tài)”，阻值驟降至幾十甚至幾歐姆。此時電流會呈指數級增長，大量吸收過電壓產生的浪涌能量，將電路兩端電壓鉗位在安全范圍，實現過電壓保護，這一區域的伏安特性曲線急劇陡峭，幾乎與電流軸平行。

3. 極限區（損壞區）

若過電壓超過壓敏電阻的“最大鉗位電壓”，或浪涌電流超過其“通流能力”，壓敏電阻會因過度發熱導致陶瓷基體擊穿或燒毀，失去保護功能。這一區域是壓敏電阻的“失效區”，實際應用中需通過參數選型避免進入該區域。

三、為什么壓敏電阻會有非線性？

非線性特性源于壓敏電阻的核心材質：氧化鋅（ZnO）陶瓷芯片，芯片內部由氧化鋅晶粒和晶粒間的絕緣層組成：低電壓時，晶粒間的絕緣層呈高阻態，電流難以通過，對應“正常工作區”；高電壓時，絕緣層被電場擊穿，形成導電通道，大量電流通過晶粒流動，對應“擊穿區”

這種“絕緣-導電”的特性，是陶瓷材料的固有屬性，也是壓敏電阻非線性伏安特性的物理根源。

四、非線性特性如何解決真實問題？

壓敏電阻的非線性伏安特性，使其成為性?xún)r(jià)比極高的過電壓保護元件，廣泛應用于各類電路：

1. 家用電子設備：防雷擊與電網波動

電視、冰箱等家電的電源輸入端，通常并聯一顆壓敏電阻。正常電壓下，壓敏電阻漏電流極小；當遭遇雷擊或電網電壓驟升時，壓敏電阻迅速擊穿泄流，將電壓控制在穩定數值以?xún)?nèi)，避免主板芯片燒毀。

2. 工業控制：保護功率器件

工業變頻器、電機控制器中，功率器件對過電壓極為敏感。在器件兩端并聯壓敏電阻，當開關器件動作產生尖峰過電壓時，壓敏電阻瞬間擊穿，吸收尖峰能量，保護設備不受損壞。

3. 通信設備：基站與路由器防雷

5G基站、寬帶路由器的信號端口，會并聯小型貼片壓敏電阻。正常信號電壓下，壓敏電阻高阻不影響信號傳輸；當遭遇感應雷擊產生高電流過電壓時，壓敏電阻迅速泄流，保護信號芯片。這類壓敏電阻的非線性特性更敏銳，可快速響應高頻浪涌。

五、如何利用非線性特性選對壓敏電阻？

選型的核心是讓壓敏電阻的“非線性突變點”與電路需求匹配，關鍵看兩個參數：

1.壓敏電壓：選擇比電路正常工作電壓高1.2-1.5倍的型號。如220V交流電路選470V，12V直流電路選18V，確保正常工作時處于“漏電流區”；

2.通流能力：根據可能的浪涌電流選擇，家用場景選5-10kA，工業場景選20kA以上，避免過流進入“損壞區”。

如果還是不清楚，只需記住“壓敏電阻的非線性，就是電壓沒到閾值時‘不動聲色’，一旦超標就‘挺身而出’”即可。這種“該靜則靜、該動則動”的特性，使其成為電路保護的“隱形衛士”。理解這一核心特性，不僅能選對壓敏電阻，更能深刻理解過電壓保護的底層邏輯，為后續電路設計與維護打下基礎。
