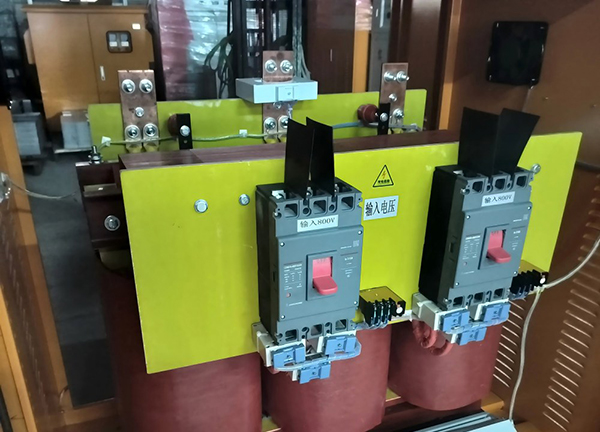

大功率變壓器輸出端電解電容的并聯均流設計與冗余配置

在大功率開關電源、工業變頻器及新能源汽車充電模塊中，變壓器輸出端的濾波電容往往需要多個電解電容并聯使用，以獲取足夠的容值與紋波電流承受能力。然而，并聯并非簡單的“數量疊加”——受限于電容自身ESR的離散性、PCB走線阻抗差異以及熱場分布不均，并聯電容組往往出現嚴重的電流不均衡現象。部分電容承受遠超平均值的紋波電流，溫升激增、壽命驟減，而另一部分電容卻“出工不出力”。東莞市平尚電子科技有限公司依托IATF 16949車規級認證體系與嚴格的過程管控，將電解電容的ESR離散性控制在±10%以內，并結合冗余配置理念，為大功率變壓器輸出端提供了一套兼顧均流與可靠性的工程方案。

并聯不均流：大功率場景的“隱形陷阱”

以一臺5kW工業通信電源為例，變壓器次級輸出48V/100A，濾波方案采用8只1000μF/100V電解電容并聯。原方案選用普通工業級電容，標稱ESR為0.12Ω（@100Hz），未對并聯均流做專項設計。在滿載測試中，我們用電流探頭逐一測量每只電容承受的100Hz紋波電流有效值，結果觸目驚心：紋波電流的一只電容達到4.8A，低的一只僅2.1A，不均衡度高達56%。

進一步分析發現，電流高的那只電容恰好位于PCB布局的“近端”位置，走線阻抗小；而其ESR實測值為0.09Ω，低于批次平均值。低ESR與低走線阻抗疊加，導致該電容承擔了遠高于均值的電流分量。熱成像儀顯示，這只電容表面溫度升至96℃，而電流低的電容僅71℃。根據電解電容壽命計算公式（10℃法則），在96℃工況下，該電容預期壽命不足2000小時；而當它率先失效后，其余電容將分擔其電流，觸發連鎖失效——這正是許多大功率電源“早夭”的根源。

對比測試：車規級一致性與均流優化

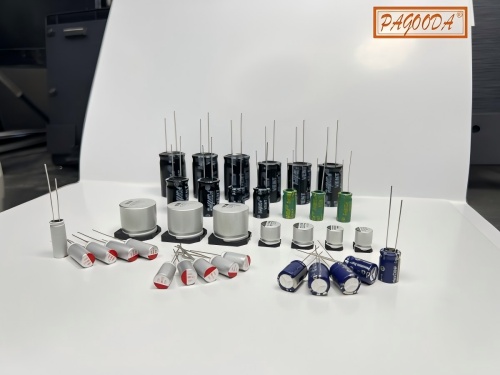

為驗證平尚科技車規級電解電容在并聯均流中的優勢，我們在同一測試平臺上進行對比。將原方案的8只普通電容更換為平尚科技HT系列車規級電解電容（1000μF/100V，IATF 16949認證），并同步優化PCB布局：采用“星形”走線，使每只電容到整流輸出點的電氣距離基本相等。

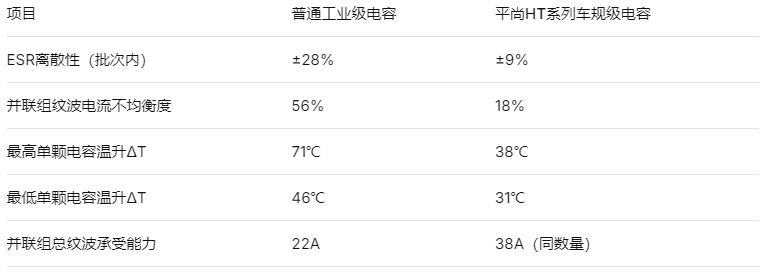

關鍵參數對比：

測試結果表明：平尚科技車規級電容因其嚴格的過程管控與低ESR設計，將并聯組的不均衡度從56%壓縮至18%。這意味著每顆電容承擔的電流更加平均，組內高溫升降低33℃，組內溫差從25℃縮小至7℃。熱分布均勻化后，并聯組的整體壽命不再由“弱一環”決定，而是趨近于所有電容的平均水平。

冗余配置：從“容錯”到“容災”

在5kW以上的大功率應用中，平尚科技進一步引入冗余配置理念。根據實測數據，8只并聯電容組在滿載時實際所需的紋波電流承受能力約為32A（考慮峰值裕量）。若按常規設計，選擇總承受能力略高于32A的方案，一旦單顆電容失效，剩余電容將承擔過載風險。

平尚科技的冗余設計原則是：并聯電容的總紋波電流承受能力按實際需求的1.3-1.5倍配置。以上述案例為例，選用10只HT系列車規級電容并聯，每只承受能力4.8A，總承受能力48A。測試驗證：即使任意2只電容開路失效，剩余8只電容仍能提供38.4A的紋波電流承受能力，高于實際需求，系統仍可正常運行。

實測對比：

• 非冗余方案（8只）：模擬單顆電容失效后，剩余7只中，高單顆紋波電流飆升至6.1A，溫升達82℃，系統進入高風險區。

• 冗余方案（10只）：模擬單顆失效后，剩余9只中，高單顆紋波電流4.7A，溫升48℃；模擬兩顆失效后，剩余8只中，高單顆5.2A，溫升56℃，仍處于安全裕量內。

車規級基因成就“并聯可靠性”

平尚科技HT系列電解電容通過IATF 16949認證，其核心價值在于參數的一致性與高溫工況下的穩定性。在汽車電子領域，一顆電容失效可能引發系統級安全事故；這種嚴苛要求倒逼生產過程將ESR、容值、漏電流等關鍵參數的CPK（過程能力指數）控制在1.33以上。當這一能力應用于大功率變壓器的輸出濾波并聯組時，均流問題從“難以預測”變為“可設計、可管控”。

此外，平尚科技提供并聯均流仿真支持，依據每批次電容的ESR實測分布數據，結合PCB寄生參數，為客戶預估并聯組的電流分布與溫升，并給出冗余配置建議。這種從“元件級”到“系統級”的服務延伸，正是車規級供應鏈的典型特征。

并聯均流決定大功率系統的“壽命下限”

大功率變壓器輸出端的電解電容并聯，絕非簡單的容量疊加。當電流不均流時，系統的壽命由差的那顆電容決定；而當均流設計與冗余配置協同發力，壽命則由設計裕量與熱均衡共同保障。平尚科技以IATF 16949車規級品控為基石，將并聯電容組的電流不均衡度壓縮至20%以內，并通過合理的冗余配置，讓大功率電源在面對單點失效時依然從容——這正是從“能用”到“可靠”的跨越。
