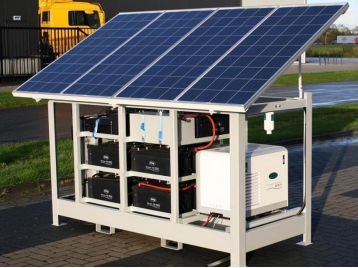

在儲能系統中，無論是電化學儲能、光伏儲能還是儲能并網設備，安全與穩定始終是核心訴求。因此安規電容是該模塊的核心元器件，專門適配直流高壓場景，負責抑制電磁干擾與電氣安全防護的重任，嚴格遵循安規標準，失效時可避免觸電、火災等隱患，是直流輸入處理模塊合規、穩定運行的“安全屏障”。

一、安規電容的特質

安規電容是符合IEC 60384-14、UL 60384、GB/T 14472等標準，具備特殊安全防護機制的專用電容。相較于普通電容，適配直流輸入處理模塊的安規電容，其核心特質體現在安全優先、抗高壓、抗干擾強、環境適配，精準匹配光伏逆變器的高壓工作場景與戶外惡劣環境。

直流輸入處理模塊需接收光伏輸出的高壓直流電，逆變器多安裝于戶外，面臨高溫、高濕、紫外線、浪涌等挑戰，且連續運行數十年。這就要求安規電容需具備優異的耐高壓、抗老化與環境適應能力，高效抑制直流側電磁干擾，確保電能穩定傳輸，且必須通過對應的安規認證，嚴禁普通電容替代。

二、分類解析

直流輸入處理模塊中，常用安規電容主要為Y電容，部分場景搭配X電容協同工作，二者針對性適配直流側高壓環境，聚焦干擾抑制與安全防護。

一、Y電容：處理模塊的核心防護器件

Y電容是核心安規電容，主要跨接于直流輸入正/負極與地線之間，核心作用是濾除共模干擾、限制漏電流，保障運維人員接觸設備時的人身安全。常用陶瓷或金屬化薄膜材質，優先選用Y1級，組串式逆變器直流輸入側通常配置2-4個Y電容。其額定電壓適配直流輸入高壓需求，單顆容量≤4.7nF，總?cè)萘坎怀^(guò)4700pF，嚴格控制漏電流，避免影響模塊絕緣阻抗監測。

二、X電容：直流側輔助干擾抑制器件

直流輸入處理模塊中，X電容主要并聯于直流輸入正負極之間，輔助濾除直流側差模干擾，避免干擾信號影響模塊內其他元器件運行。優先選用金屬化聚丙烯薄膜材質，具備自愈特性，常用X2級，額定電壓適配直流輸入高壓，預留足夠電壓余量，容量根據直流側干擾情況合理選擇，需并聯泄放電阻，避免斷電后電容殘留高壓電荷引發安全風險。

三、核心作用

1. 抑制直流側干擾：Y電容與X電容協同作用，濾除直流輸入側共模、差模干擾，確保直流電傳輸純凈，避免干擾影響模塊濾波、穩壓功能；

2. 保障高壓安全：具備特殊失效機制，避免高壓場景下?lián)舸┒搪罚吐╇娏魈匦允刈o(hù)人身與設備安全；

3. 適配戶外環境：阻燃外殼、寬溫范圍（-40℃~125℃），壽命達10萬小時以上。

4.助力合規運行：滿足安規標準，確保直流輸入處理模塊通過EMC測試與認證，保障逆變器整體合規。

安規電容是儲能工作系統里直流輸入處理模塊安全高效運行的核心支撐，其耐高壓、抗干擾、高可靠性的特質，精準適配直流側工作需求。選用時優先選擇安規認證齊全、適配直流高壓場景的Y電容與X電容，明確功能差異與參數要求。未來，隨著光伏技術向高功率升級，直流輸入處理模塊對安規電容的耐壓、抗干擾性能要求將進一步提升，助力光伏逆變器實現更加穩定、高效的能量轉換。
